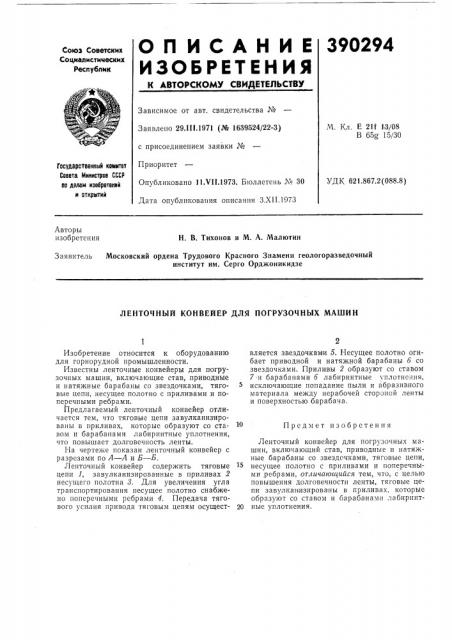

О Il И С А Н И Е 390294

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Республик

Зависимое от авт. свидетельства №

Заявлено 29.III.1971 (№ 1639524/22-3) с присоединением заявки №

Приоритет

Опубликовано 11.VII.1973. Бюллетень № 30

Дата опубликования описания З.XI1.1973

М. Кл. E 2lf 1,3/08

В 65g 15/30

Государс гвеннмй комитат

Соввта Министров СССР по делам ивабрвтвний н открытий

УДК 621.867.2(088.8) Авторы изобретения

H. В. Тихонов и М. А. Малютин

Заявитель Московский ордена Трудового Красного Знамени геологоразведочный институт им. Серго Орджоникидзе

ЛЕНТОЧНЫЙ КОНВЕЙЕР ДЛЯ ПОГРУЗОЧНЫХ МАШИН

10 Предмет изобретения

Изобретение относится к оборудованию для горнорудной промышленности.

Известны ленточные конвейеры для погрузочных машин, включающие став, приводные и натяжные барабаны со звездочками, тяговые цепи, несущее полотно с приливами и поперечными ребрами.

Предлагаемый ленточный конвейер отличается тем, что тяговые цепи завулканизированы в приливах, которые образуют со ставом и барабанами лабиринтные уплотнения, что повышает долговечность ленты.

ha чертеже показан ленточный конвейер с разрезами по А — А и Б — Б.

Ленточный конвейер содержить тяговые цепи 1, завулканизированные в приливах 2 несущего полотна 8. Для увеличения угла транспортирования несущее полотно снабжено попсречными ребрами 4. Передача тягового усилия привода тяговым цепям осуществляется звездочками о. Несущее полотно огибает приводной и натяжной барабаны б со звездочками. Приливы 2 образуют со ставом

7-и барабанами 6 лабиринтные уплотнения, исключающие попадание пыли и абразивного материала между нерабочей стороной ленты и поверхностью барабача.

Ленточный конвейер для погрузочных машин, включающий став, приводные и натяжные барабаны со звездочками, тяговые цепи, несущее полотно с приливами и поперечными ребрами, отличающийся тем, что, с целью повышения долговечности ленты, тяговые цепи завулканизироваиы в приливах, которые образуют со ставом и барабанами лабиринт20 ные уплотнения.

390294

i-b

Составитель Г. Ненахов

Редактор К. Шанаурова Тсхред А. Камышникова Корректоры; А. Николаева и М. Коробова

Заказ 3058714 Изд. № 1721 Тираж 57G Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
