Реферат

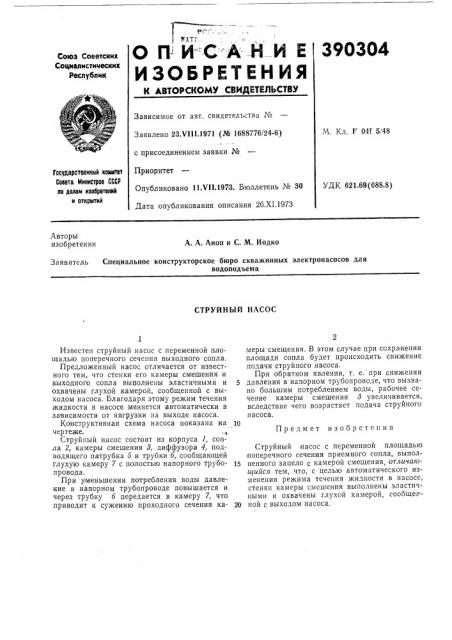

ОП ИCÀНИЕ

ИЗОБРЕТЕНИЯ

390304

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 23.VI II.1971 (№ 1688776/24-6) М. Кл. F 04f 5!48 с присоединением заявки №

Приоритет

Опубликовано 11.VII.1973. Бюллетень ¹ 30

Дата опубликования описания 26.XI.1973

Государственный комитат

Совета Министров СССР оо долам изобротвиий и открытий

УДК 621.69 (088.8) Авторы изобретения

А. А. Аиоп и С. М. Иодко

Заявитель Специальное конструкторское бюро скважиииых электронасосов для водоподъема

СТРУЙНЫЙ НАСОС

Предмет изобретения,1

Известен струйный насос с переменной площадью поперечного сечения выходного сопла.

Предложенный насос отличается от известного тем, что стенки его камеры смешения и выходного сопла выполнены эластичными и охвачены глухой .камерой, сообщенной с выходом насоса. Благодаря этому режим течения жидкости в насосе меняется автоматически в зависимости от нагрузки на выходе насоса.

Конструктивная схема насоса показана на чертеже.

Струйный насос состоит из корпуса 1, сопла 2, камеры смешения 3, диффузора 4, подводящего патрубка 5 и трубки б, сообщающей глухую камеру 7 с полостью напорного трубопровода.

При уменьшении потребления воды давление в напорном трубопроводе повышается и через трубку 6 передается в камеру 7, что приводит к сужению проходного сечения камеры смещения. В этом случае при сохранении площади сопла будет происходить снижение подачи струйного насоса.

При обратном явлении, т. е. при снижении

5 давления в напорном трубопроводе, что вызвано большим потреблением воды, рабочее сечение камеры смешения 8 увеличивается, вследствие чего возрастает подача струйного насоса.

Струйный насос с переменной площадью ттоперечного сечения приемного сопла, выпол15 пенного зацело с камерой смещения, отличаюи1ийся тем, что, с целью автоматического изменения режима течения жидкости в насосе, стенки камеры смешения выполнены эластичными и охвачены, глухой камерой, сообщен20 ной с выходом насоса.

3903 О4

Составитель В. Яковенко

Техред А. Камышннкова

Редактор Е. Семанова

Корректоры: Е. Хмелева и В. Ьрыксина

Типография, пр. Сапунова, 2

Заказ 3065/13 Изд. № 1762 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
