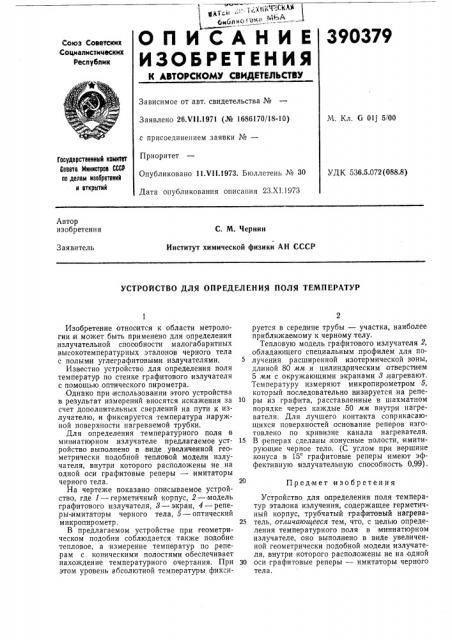

390379

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпнк

Зависимое от авт. свидетельства №

Заявлено 26.VI I.1971 (№ 1686170/18-10) с присоединением заявки №вЂ”

Приоритет

Опубликовано 11 VII.!973. Бюллетень № 30

Дата опубликования описания 23.XI.1973

М. Кл. G Olj 5/00

Государственный комитет

Совета Министров CCGO по делам изобретениЯ н открытий

УДК 536.5.072(088.8) Автор изобретения

С. М. Чериии

Институт химической физики АН СССР

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛЯ ТЕМПЕРАТУР

Предмет изобретения

Изобретение отнооится к области метрологии и может быть применено для определения излучательной способности малогабаритных высокотемпературных эталонов черного тела с полыми углеграфитовыми излучателями.

Известно устройство для определения поля температур по стенке графитового излучателя с помощью оптического пирометра.

Однако при использовании этого устройства в результат измерений вносятся искажения за счет дополнительных сверлений на пути к излучателю, и фиксируется температура,наружной поверхности нагреваемой трубки, Для определения температурного поля в миниатюрном, излучателе предлагаемое устройство выполнено в виде увеличенной геометрически подобной тепловой модели излучателя, внутри которого расположены не на одной оси графитовые реперы — имитаторы черного тела, На чертеже показано описываемое устройство, где 1 — герметичный корпус, 2 — модель графитового излучателя, 8 — экран, 4 — репе.ры имитаторы черного тела, 5 — оптический микропирометр, В предлагаемом устройстве при геометрическом подобии соблюдается также подобие тепловое, а измерение температур по .реперам с коническими полостями обеспечивает нахождение температурного очертания. При этом уровень абсолютной температуры фикси2 руется в середине трубы — участка, наиболее приближаемому к черному телу.

Тепловую модель графитового излучателя 2, обладающего специальным профилем для получения расширенной изотермической зоны, длиной 80 мм и цилиндрическим отверстием

5 мм с окружающими экранами 8,нагревают.

Температуру измеряют микропирометром 5, который последовательно визируется на репе10 ры из графита, расставленные в шахматном порядке через каждые 50 мм внутри нагревателя. Для лучшего контакта соприкасающихся поверхностей основание реперов изготовлено по кривизне канала нагревателя.

15 В реперах сделаны,конусные полости, имитирующие черное тело. (С углом при вершине конуса в 15 графитовые реперы имеют эффективную излучательную способность 0,99).

Устройство для определения поля температур эталона излучения, содержащее герметичный корпус, трубчатый графитовый нагрева25 тель, отличающееся тем, что, с целью определения температурного поля в миниатюрном излучателе, оно выполнено в ви де увеличенной геометрически подобной модели излучателя, внутри которого расположены не на одной

30 оси графитовые реперы — имитаторы черного тела.
