Реферат

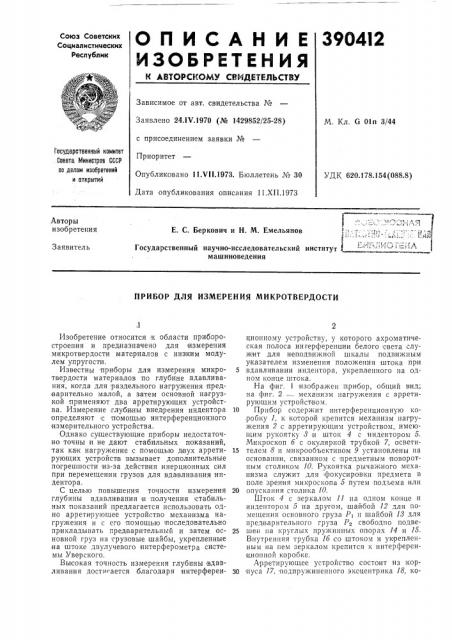

О П И С А Н И Е 3904I2

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Ч.1970 (лГе 1429852/25-28) с присоединением заявки №

Приоритет

Опубликовано 11.VII.1973. Бюллетень № 30

Дата опубликования описания 11.XII.1973

М. Кл. G 01п 3/44

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 620.178.154 (088.8) ,(, ею; л е ч

Е. С. Беркович и Н. М. Емельянов (.-...:

Государственный научно-исследовательский институт машиноведения

Авторы изобретения

Заявитель

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ МИКРОТВЕРДОСТИ

Изобретение относится к области приборостроения и предназначено для измерения микротвердости материалов с низким модулем упругости.

Известны приборы для измерения микротвердости материалов по глубине,вдавливания, когда для раздельного нагружения предварительно малой, а затем основной нагрузкой применяют два арретирующих устройства. Измерение глубины внедрения индентора определяют с помощью интерференционного измерительного устройства.

Однако существующие приборы недостаточно точны и не дают стабильных показаний, так как нагружение с помощью двух арретирующих устройств вызывает до полнительные погрешности из-за действия инерционных сил при перемещении грузов для вдавливания индентора.

С целью повышения точности измерения глубины вдавливания и получения стабильных показаний предлагается использовать одно арретируюшее устройство механизма нагружения и с его помощью последовательно прикладывать предварительный и затем основной груз на грузовые шайбы, укрепленные на штоке двулучевого интерферометра системы Уверского.

Высокая точность измерения глубины вдавливания достигается благодаря интерференционному устройству, у которого ахроматическая полоса ингерференции белого света служит для неподвижной шкалы подвижным указателем изменения положения штока при

5 вдавливании индентора, укрепленного на одном конце штока.

На фиг. 1 изображен прибор, общий вид; на фиг. 2 — механизм нагружения с арретирующим устройством.

10 Прибор содержит интерференционную ко,робку 1, к которой крепится механизм нагружения 2 с арретирующим устройством, имеющим рукоятку 8 и шток 4 с ттндентором 5.

Микроскоп б с окулярной трубкой 7, освети15 телем 8 и микрообъективом 9 установлены на основании, связанном с предметным поворотным столиком 10. Рукоятка рычажного механизма служит для фокусировки предмета в поле зрения микроскопа 5 путем подъема или

20 опускания столика 10.

Шток 4 с зеркалом 11 на одном конце и индецтором 5 на другом, шайбой 12 для помещения основного груза Р, и шайбой 18 для предварительного груза Р свободно подве25 шен на круглых прузкинных опорах 14 и 15.

Внутренняя трубка 1б со штоком и укрепленным па пем зеркалом крепится к интерференционной коробке.

Арретирующее устройство состоит из .кор30 пуса 17, подпружиненного эксцентрика 18, ко390412 торый, поворачиваясь, поднимает или опускает грузовую площадку 19 с грузом Р,. Для точного и свободного хода грузовой площадки в нее встроены две подпружиненные направляющие шпильки 20 и направляющая втулка 21. Груз Р< имеет удлиненную форму, а на грузовой площадке сделана выточка, При повороте эксцентрика,18 на 90 дно 22 грузовой площадки 19 освобождает шток 4, образуя зазор между нижней частью шайбы

12 и дном 22, благодаря чему вступает в действие малый груз Р, и индентор 5 внедряется в образец.

При дальнейшем повороте эксцентрика 18 на 90 груз Р переходит на грузовую шайбу

12 штока 4, при этом вступает в действие основная нагрузка Р>. При обратном повороте эксцентрика 18 на 90 снимается нагрузка Р> с грузовой ша;:бы 12 и переходит на площадку 19 арретира. Далее, при возвращении эксцентрика в исходное положение арретируется шток с грузом Р».

При внедрени индентора в образец за перемещением полос интер ференции наблюдают по шкале окуляра 28 интерферометра, причем в момент занятия штоком свободного поло5 жения интерференционная ахроматическая полоса находится у нуля.

Предмет изобретения

10 Прибор для измерения микротвердости, содержащий основание, на котором укреплен предметный столик, интерференционное измерительное устройство, микроскоп интерферемента,,шток с индентором, арретирующее уст15 ройство, взаимодействующее со штоком и последовательно передающее на шток предварительную и основную нагрузки, отличающийся тем, что, с целью повышения точности измерений, он снабжен установленными на што20 .ке шайбами для размещения предварительного и основного, грузов, а арретирующее устройство выполнено в виде эксцентрика.

390412

Составитель Б. Сачек

Техред Е. Борисова

Редактор В. Зивтынь

Корректор В. Брыксина

Типография, пр. Сапунова, 2

Заказ 327!/1 Изд. Ма 1813 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 475
