Реферат



390516

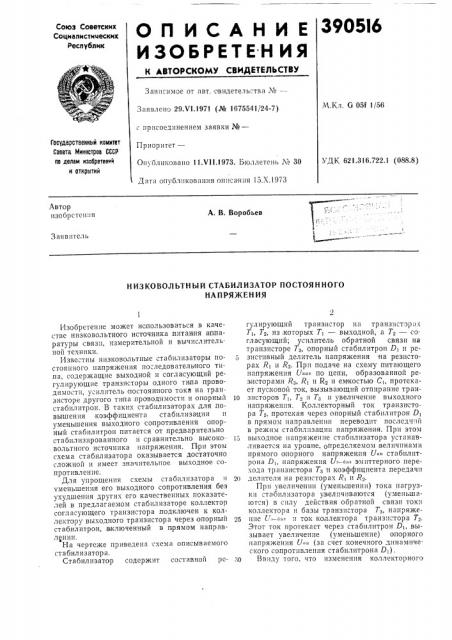

Союз Советских

Социалистимеских

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Завиcèìîå от авт. свидетельства №-!

Ч.Кл. G 05f 1/56

Заявлено 29Х1.1971 (№ 1675541/24-7) присоединением заявки №вЂ”

Приоритет—

Опубликовано 11 VII.1973. Б!оплетен!. ¹ 30

Дата опубликован!гя описания 15.Х.1973

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621,316.722.1 (088.8) Автор изо ор cT0 l1! я

А. В. Воробьев

Заявитель

Н ИЗ КО ВОЛ ЬТН Ы и СТАБИЛ ИЗАТОР ПОСТОЯ Н НОГО

НАПРЯЖЕН ИЯ

Изобретение может использоваться в качестве низковольтного источника питания аппаратуры связи, измерительной и вьтчислительной техники.

Известны низковольтные стаоилпзаторы HOстоянного напряжения последовательного типа, содержащие выходной и согласующий регулирующие транзисторы одного типа проводимости, усилитель постоянного тока на транзисторе другого типа проводимости и опорный стабилитрон. В таких стабилизаторах для повышения коэффициента стабилизации и уменьшения выходного сопротивления опорный стабилитрон питается от предварительно стабилизированного и сравнительно высоковольтного источника напряжения. При этом схема стабилизатора оказывается достаточно сложной и имеет значительное выходное сопротивление.

Для упрощения схемы стабилизатора и уменьшения его выходного .сопротивления без ухудшения других его качественных показателей в предлагаемом стабилизаторе коллектор согласующего транзистора подключен к коллектору выходного транзистора через опорный стабилитрон, включенный в прямом направлен?!и.

На чертеже приведена схема описываемого стабилизатора.

Стабилизатор содержит составной регулирующий транзистор на транзистор!!х

Ть Те, из,которых Т! — выходной, à T2 — согласующий; усилитель обратной связи на транзисторе Тэ, опорный стабилитрон D! и рсзистивный делитель напряжения на резисторах R! u Rq. При подаче на схему питающего напряжения Un . по цепи, образованной резисторами R, R! и R2 и емкостью С>, протекает пусковой ток, вызывающий отпирание тран1о зисторов Т„Т2 и Тз и увеличение выходного напряжения. Коллекторный ток транзистора Т, протекая через опорный стабплитрон D! в прямом направлении переводит последн .ш в режим стабилизации напряжения. При этом

15 выходное напря?кение стабилизатора устанавливается на уровне, определяемом .величинами прямого опорного напряжения U. стабилитpoH3 D!, напряжения Ьэ — ба эмиттерпого перехода транзистора Т, и коэффициента передачи

2(! делителя на резисторах R! и R2.

При увеличении (уменьшении) тока нагрузки стабилизатора увеличиваются (уменьшаются) в силу действия обратной связи ток:! коллектора и базы транзистора Тз, напряже25 нис U --.;. и ток коллектора транзистора Т2.

Этот ток протекает через стабилитрон D!, вызывает увеличение (уменьшение) опорного напряжения (/. (за счет конечного динамического сопротивления стабилитрона D!). зо Ввиду того, что изменения коллекторного

390516

Предмет изобретения

Составитель В. Круглова

Редактор И. Шубина Текрсд T. Миронова Корректоры Л. Чуркина и М. Лейзергиаи

Заказ 5060 Изд, P,,î ) 759 Тираж 780 Подписное

ЦИИИПИ Государственного когпптет<1 Совета Министров ССС)» по дслагл изобретений и открытий

Москва, Ж-35, Рву)нская наб„д. 4/5

Обл. тип. Костромского управлении издательств, полгпрффи и книжной торговли тока транзистора Т2 по крайней мере на порядок превышают соответствующие изменения коллекторного тока транзистора Т„-, указанн эе увеличение (уменьшение) напря>кения U превышает по .величине увел пчсние (уменьшение) напряжения U:-в". Поэтому пр)1 увеличении (уменьшении) тока нагрузки напря>кение на резисторе Pil, равное разности напряжений У. и U; —., также увеличи«асгс11 (уменьш ается), Это .вызывает пропорциональное увеличение (уменьшение) напряжения Ui ., на резисторе Rz, компенсирующее увеличение (уменьшение) напряжения Г -c:.. и тока базы транзистора Тз, а следовательно и соответ твующес уменьшение (увеличение) выходного llltпря>кения LJ (1i стабпл))затор>1, равного 1эязно

Г 7 ст11 наг) эя>кс!11111 Up и гэ: —Резпстор Р„обсс1нечивает г)ротека)шс чсрсз транз астор Т2 начального тока, псобход;)мого для сохранения работос))особност11 стабнлнзат00 1 И(111 м 11лых токах 11:1Г(>1 зк)1.

Выходное сопротивление стабилизатора можно регулировать за счет изменения величины резистора Яз.

Поскольку опорный стабилитрон Dt питает5 ся током коллектора транзистора Т2, который сохраняется неизменным при изменении напряжения питания стабилизатора, схема обеспечивает высокий коэффициент стабилизации (по входному. напряжению).

Низковольтный стабилизатор постоянного напряжения последовательного типа, содер)5 >кащпй выходной и согласующий регулирующ;)е транзисторы одного типа проводимости, усилитель постоянного тока на транзисторе другого типа проводимости и опорный стабил»!",)01), от.ш 1и1ои(аг)ся тем, что, с целью упро20 щсп!;sr, коллектор согласу)ощего транзистора подкл)очсн к коллектору выходного транзистора через опорный стабилитрон, включенный в

11рямом направлении.
