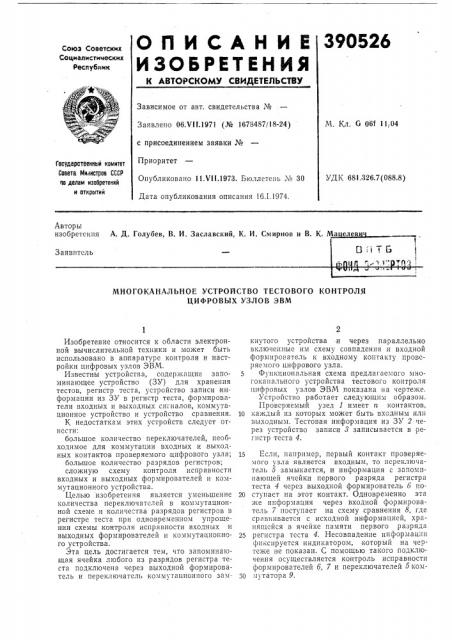

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства № .—
М. Кл. G 06f 11 04
Заявлено 06.Vll.1971 (№ 1678487/18-24) с присоединением заявки _#_Приоритет
Опубликовано 11.И!.1973. Бюллетень № 30
Дата опубликования описания 16.1.1974.
Государственный комитет
Совета й1илистров СССР но делам изобретений и открытий
УДК 681,326.7(088.8) Авторы изобретения А. Д. Голубев, В. И. Заславский, К. И. Смирнов и В. К. Ма елев
Заявитель
МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ТЕСТОВОГО КОНТРОЛЯ
ЦИФРОВЫХ УЗЛОВ 3ВМ
Изобретение относится к области электронной вычислительной техники и может быть использовано в аппаратуре контроля и настройки цифровых узлов ЭВМ.
Известны устройства, содержащие запоминающее устройство (ЗУ) для хранения тестов, регистр теста, устройство записи информации из ЗУ в регистр теста, формирователи входных и выходных сигналов, коммутационное устройство и устройство сравнения.
К недостаткам этих устройств следует отнести: большое количество переключателей, необходимое для коммутации входных и выходных контактов проверяемого цифрового узла; большое количество разрядов регистров; сложную схему контроля исправности входных и выходных формирователей и коммутационного устройства.
Целью изобретения является уменьшение количества переключателей в коммутационной схеме и количества разрядов регистров в регистре теста при одновременном упрощении схемы контроля исправности входных и выходных формирователей и коммутационного устройства.
Эта цель достигается тем, что запоминающая ячейка любого из разрядов регистра теста подключена через выходной формирователь и переключатель коммутационного замкнутого устройства и через параллельчо включенные им схему совпадения и входной формирователь к входному контакту проверяемого цифрового узла.
Функциональная схема предлагаемого iHOгокапального устройства тестового контроля цифровых узлов ЭВМ показана на чертеже.
Устройство работает следующим образом.
Проверяемый узел 1 имеет и контактов, 10 каждый из которых может быть входным или выходным. Тестовая информация из ЗУ 2 через устройство записи 8 записывается в регистр теста 4.
15 Если, например, первый контакт проверяемого узла является входным, То переключатель о замыкается, и информация с запоминающей ячейки первого разряда регистра теста 4 через выходной формирователь 6 по20 ступает на этот контакт. Одновременно эта же информация через входной формирователь 7 поступает на схему сравнения 8, где сравнивается с исходной информацией, хранящейся в ячейке памяти первого разряда
25 регистра теста 4. Несовпадение информац ги фиксируется индикатором, который на чертеже не показан. С помощью такого подключения осуществляется контроль исправности формирователей 6, 7 и переключателей бком30 мутатора 9.
390526
Предмет изобретения! !
Составитель И. Долгушева
Техред T. Курилко Корректор Т. Добровольская
Редактор В. Ианкина
Заказ 3302 8 Изд. № 1738 Тираж 647 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Если, например, первый контакт проверяемого узла 1 является .выходным, то переключатель 5 коммутатора 9 размыкается, В этом случае информация с выходного контакта проверяемого узла через входной формирователь 7 поступает на схему сравнения 8, где сравнивается с контрольной, хранящейся . в этом случае в ячейке памяти первого разряда регистра теста 4. Несовпадение информации фиксируется с помощью обычного индикаторного устройства. При этом указывается на неисправность проверяемого узла по данному выходному каналу.
Подключение схем формирователей б, 7 с помощью переключателей 5 коммутатора 9, выполненное в соответствии со схемой, показанной на чертеже, позволяет вдвое уменьшить число контактов 5 и вдвое уменьшить число элементов регистра теста 4. При этом очевидно, что информация в регистре теста не будет разделена на самостоятечьные массивы входной и выходной контрольной информации. Запись ее будет производиться в регистр с числом разрядов, равным числу входов-выходов проверяемого узла, в порядке, соответствующем расположению входоввыходов на самом узле.
Многоканальное устройство тестового контроля цифровых узлов ЭВМ, содержащее заlO поминающее устройство для хранения тестов, регистр теста, устройство записи информации из запоминающего устройства в регистр теста, формирователи выходных и входных сигналов, коммутационное устройство и устl5 ройства сравнения,.отличаюшееся тем, что, с целью упрощения устройства, запоминающая ячейка любого из разрядов регистра теста подключена через выходной формирователь и переключатель коммутационного устройст20 ва и через гараллельно включенные им схему совпадения и входной формирователь к входному конта кту проверяемого цифрового узла.
