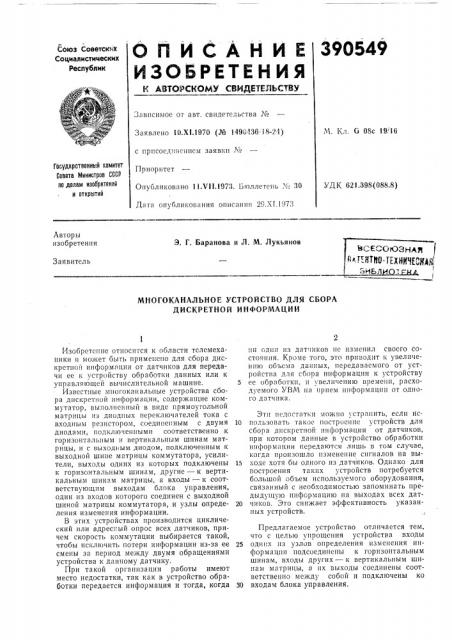

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ьноз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 08с 19/16

Заявлено 10.Х1.1970 (№ 1490136 18-24) с присоединением заявки N

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

ПриорhTcT

Опубликовано 11.V11.1973. Ьюллетень,"5. 30

Дата опубликования описания 20.Х1.1973

УДК 621,398(088.8) Авторы изобретения

Э. Г. Баранова и Л. М. Лукьянов

Заявитель аИЕЛ

МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ СБОРА

ДИСКРЕТНОЙ ИНФОРМАЦИИ

Изобретение относится к области телемеханики и может быть применено для сбора дискретной информации от датчиков для передачи ее к устройству обработки данных или к управлягощей вычислительной машине.

Известные многоканальные устройства сбора дискретной информации, содержащие коммутатор, выполненный в вндс прямоугольной матрицы из диодных переключателей тока с входным резистором, соединенным с двумя диодами, ги>дключенными соответственно к горизонтальным и вертикальным шинам матрицы, и с выходным диодом, подключенным к выходной шине матрицы коммутатора, усилители, выходы одних из которых подключены к горизонтальным шинам, другие — к вертикальным шинам матрицы, а входы — к соответствующим выходам блока управления, один пз входов которого соединен с выходной шиной матрицы коммутатора, и узлы определения изменения информации.

В этих устройствах производится циклический или адрес|. ый опрос всех датчиков, причем скорость коммутации выбирается такой, чтобы исключить потери информации из-за ее смены за период между двумя обращениями устройства к данному датчику.

При такой организации работы имеют место недостатки, так как в устройство обработки передается информация и тогда, когда пи сдин нз датчиков пе изменил своего состояния. Кроме того, это приводит к увеличению обьема данных, передаваемого от устройства для сбора информации к устройству

5 ее обработки, ti увеличению времени, расходуемого УВМ па прием гигформацип от одного датчика.

Эти недостатки можно устранить, если ис10 пользовать такое построение устройств для сбора дискретной информации от датчиков, при котором данные в устройство обработки информации передаются лишь в том случае, когда произошло изменение сигналов на вы15 ходе хотя бы одного из датчиков. Однако для построения таких устройств потребуется большой объем используемого оборудования, связанный с необходимостью запоминать предыдущую информацию на выходах всех дат20 чиков. Это снижает эффективность указанных устройств.

Предлагаемое устройство отличается тем, что с целью упрощения устройства входы

25 одних пз узлов определения изменения информации подсоединены к горизонтальным шинам, входы других — к вертикальным шинам матрицы, а пх выходы соединены соответственно между собой и подключены ко

30 входам блока управления.

390549

На чертеже приведена схема многоканального устройства для сбора дискретной информации.

Предлагаемое устройство содержит входы

1 для сигналов от датчиков, коммутирующие элементы и диодные переключатели тока 2, входной резистор 8 коммутирующего элемента, диоды выбора 4 коммутирующего элемента, выходной диод 5 коммутирующего элемента, горизонтальные шины б выбора, вертикальные шины 7 выбора, выходную шину 8, усилители 9 матричного выбора, узел 10 определения изменения информации в строке или столбце матрицы, формирующей четность последовательно поступающего кода и вырабатывающий сигнал смены четности для двух последовательных опросов, блок управления

1I, блок связи 12 с устройством обработки информации или УВМ и входы и выходы 18 для сигналов связи с устройством обработки информации или управляющей вычислительной машиной.

Устройство работает следующим образом.

С начала последовательно подаются сигналы от блока управления 11 через усилители

9 только на входы горизонтальных шин б, что разрешает считывание информации с датчиков, которые подключены к коммутирующим элементам, соединенным с данными шинами.

Считанная информация поступает по вертикальным шинам 7 в узлы 10 определения изменения входной информации, где формируется и запоминается четность информации от датчиков, подключенных к данной шине.

Далее с помощью тех же узлов 10 производится сравнение этой информации с результатами предыдущего опроса горизонтальных шин, После этого при совпадении результатов повторяются те же операции при подаче сигналов опроса на входы каждой из вертикальных шин. При совпадении, результатов текущего опроса с результатами предыдущего опроса вертикальных шин опять переходят к опросу горизонтальных шин.

Однако, если при выполнении какой-либо операции сравнения результаты не совпадут с предыдущими, что свидетельствует об изменении информации на выходах датчиков, то

4 вырабатывается сигнал, инициирующий обращение устройства обработки информации или

УВМ к устройству для сбора дискретной информации. По этому сигналу в устройство обработки передается информация о состоянии всех датчиков. Далее устройство сбора информации переходит снова к описанному выше режиму опроса входных сигналов.

Этот режим работы устройств позволяет осуществить адаптивный режим передачи информации от объекта, что уменьшает объем передаваемых в устройство обработки информации данных и сокращает время, расходуемое последним на обработку информации от датчиков.

Указанный адаптивный режим работы устройства по сравнению с известными устройствами для сбора информации достигается путем незначительных аппаратурных затрат, так как в устройство необходимо ввести узлы только для каждой горизонтальной и вертикальной шины, а не для каждого датчика, Предмет изобретения

Многоканальное устройство для сбора дискретной информации, содержащее коммутатор, выполненный в виде прямоугольной матрицы из диодных переключателей тока с входным резистором, соединенным с двумя диодами, подключенными соответственно к горизонтальным и вертикальным шинам матрицы, и с выходным диодом, подключенным к выходной шине матрицы коммутатора, усилители, выходы одних из которых подключены к горизонтальным шинам, других — к вертикальным шинам матрицы, а входы — к соответствующим выходам блока управления, один из входов которого соединен с выходной шиной матрицы коммутатора, и узлы определения изменения информации, отличающееся тем, что, с целью упрощения устройства, входы одних из узлов определения изменения информации подсоединены,к горизонтальным шинам, входы других — к вертикальным шинам матрицы, а их выходы соединены соответственно между собой и подключены ко входа м блока упр авл ения.
