Реферат

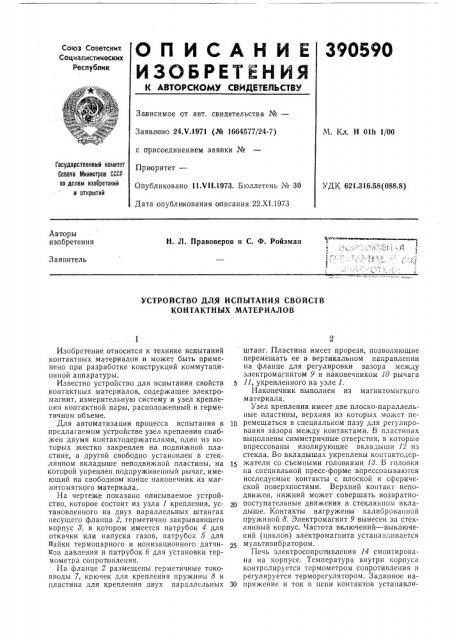

390590

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.V.1971 (№ 1664577/24-7) с присоединением заявки №

Приоритет—

Опубликовано 11.Vll.1973. Бюллетень № 30

Дата опубликования описания 22.XI.1973

М. Кл. Н 01h 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.316.58(088.8) Авторы изобретения 1юъ

l .Ь

Н. Л. Правоверов и С. Ф. Ройзман

Заявитель

УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ СВОЙСТВ

КОНТАКТНЫХ МАТЕРИАЛОВ

Изобретение относится к технике испытаний контактных материалов и может быть применено при разработке конструкций коммутационной аппаратуры.

Известно устройство для испытания свойств контактных материалов, содержащее электромагнит, измерительную систему и узел крепления контактной пары, расположенный в герметичном объеме.

Для автоматизации процесса испытания в предлагаемом устройстве узел крепления снабжен двумя контактодержателями, один из которых жестко закреплен на подвижной пластине, а другой свободно установлен в стеклянном вкладыше неподвижной пластины, на которой укреплен подпружиненный рычаг, имеющий на свободном конце наконечник из магнитомягкого материала.

На чертеже показано описываемое устройство, которое состоит из узла 1 крепления, установленного на двух параллельных штангах несущего фланца 2, герметично закрывающего корпус 8, в котором имеется патрубок 4 для откачки или напуска газов, патрубок 5 для пайки термопарного и ионизационного датчиков давления и патрубок б для установки термометра сопротивления.

На флапце 2 размещены герметичные токовводы 7, крючек для крепления пружины 8 и пластина для крепления двух параллельных штанг, Пластина имеет прорези, позволяющие перемещать ее в вертикальном направлении на фланце для регулировки зазора лежду электромагнитом 9 и наконечником 10 рычага

11, укрепленного на узле 1.

Наконечник выполнен из магнитомягкого материала.

Узел крепления имеет две плоско-параллельные пластины, верхняя из которых может перемещаться в специальном пазу для регулирования зазора между контактами. В пластинах выполнены симметричные отверстия, в которые впрессованы изолирующие вкладыши (2 из стекла. Во вкладышах укреплены коптактодержатели со съемными головками 18. В головки на специальной пресс-форме впрессовываются исследуемые контакты с плоской и сферической поверхностями. Верхний контакт неподвижен, нижний может совершать возвратнопоступательные движения в стеклянном вкладыше. Контакты нагружены калиброванной пружиной 8. Электромагнит 9 вынесен за стеклянный корпус. Частота включений — выключений (циклов) электромагнита устанавливается мультивибратором.

Печь электросопротивления 14 смонтирована на корпусе. Температура внутри корпуса контролируется термометром сопротивления и регулируется терморегулятором. Заданное на30 пряжение и ток в цепи контактов устапавли390590

Предмет изобретения

Составитель Н. Колядина

Техред Е. Борисова Корректоры: Н. Прокуратова и Л. Новожйлова

Редактор И. Шубина

Заказ 3052/9 Изд. № 1727 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вается при помощи стабилизированного источника питания и набора сопротивлений.

Испытуемые мономеры и полимеры помещают в рабочий объем корпуса в керамических лодочках нанесенными на кварцевые стаканы или впускают в виде паров через патрубок 4 из нагревателя.

Устройство работает следующим образом.

В головки контактодержателей впрессовывают исследуемые контакты с потенциальным и токовым проводниками. Головки навинчивают на хвостовики контактодержателей и устанавливают в стеклянные вкладыши на верхней и нижней пластине узла крепления. Устанавливают требуемый зазор и контактное давление.

Токовые и потенциальные проводники подпаивают к соответствующим токовводам на фланце.

В корпус помещают определенную дозу испытуемого вещества и закрывают фланцем при помощи винтов. Источником питания и набором сопротивлений устанавливают заданные напряжения и ток в цепи контактов, которые контролируются соответствующими приборами.

Включают питание электромагнитов и мультивибратор, который через промежуточное реле включает и выключает питание электромагнитов с заданной частотой.

При отключенном электромагните контакты

5 замкнуты силой нажатия пружины. При включении электромагнита наконечник рычага притягивается — цепь разомкнута. Время размыкания и время замыкания устанавливается при помощ и мультивибратора и осциллографа.

Устройство для испытания свойств контактных материалов, содержащее электромагнит, 15 измерительную систему и узел крепления контактной пары, расположенный в герметичном объеме, отличающееся тем, что с целью автоматизации процесса испытания, узел крепления снабжен двумя контактодержателями, 20 один из которых жестко закреплен на подвижной пластине, а другой свободно установлен в стеклянном вкладыше неподвижной пластцны, на которой укреплен подпружиненный рычаг, имеющий на свободном конце наконечник из

25 магнитомягкого материала.
