Реферат



(.

390656

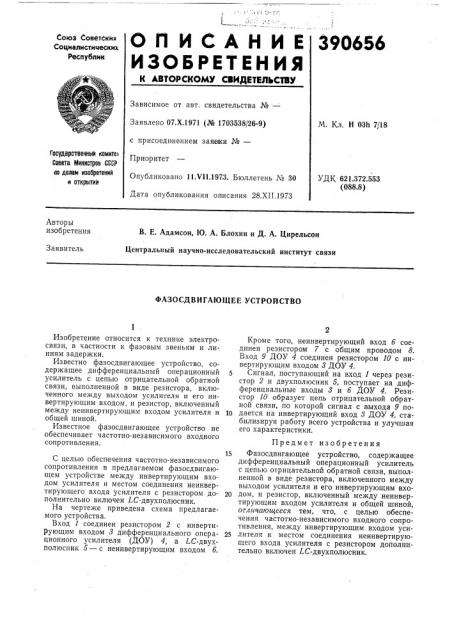

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. Н ОЗЬ 7/18

Заявлено 07.Х.1971 (№ 1703538 26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 11.VI1.1973. Бюллетень № 30

Дата опубликования описания 28.XII.1973

Государственный комитет

Совета Министров СССР аа делам изобретений и открытий

УДК 621.372.553 (088.8) Авторы изобретения

В. Е. Адамсон, Ю. А. Блохин и Д. А. Цирельсон

Центральный научно-исследовательский институт связи

Заявитель

ФАЗОСДВИГАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к технике электросвязи, в частности к фазовым звеньям и ли-. ниям задержки.

Известно фаз осдвигающее устройство, содержащее дифференциальный операционный усилитель с цепью отрицательной обратной связи, выполненной в виде резистора, включенного между выходом усилителя и его инвертирующим входом, и резистор, включенный между неинвертирующим входом усилителя и общей шиной.

Известное фазосдвигающее устройство не обеспечивает частотно-независимого входного сопротивления.

С целью обеспечения частотно-независимого сопротивления в предлагаемом фазосдвигающем устройстве между инвертирующим входом усилителя и местом соединения неинвертирующего входа усилителя с резистором дополнительно включен LC-двухполюсник.

На чертеже приведена схема предлагаемого устройства.

Вход 1 соединен резистором 2 с инвертирующим входом 8 дифференциального операционного усилителя (ДОУ) 4, а LC-двухполюсник б — с неинвертирующим входом б.

Кроме того, неинвертирующий вход б соединен резистором 7 с общим проводом 8.

Вход 9 ДОУ 4 соединен резистором 10 с инвертирующим входом 8 ДОУ 4.

Сигнал, поступающий на вход 1 через резистор 2 и двухполюсник б, поступает на дифференциальные входы 8 и б ДОУ 4. Резистор 10 образует цепь отрицательной обратной связи, по которой сигнал с выхода 9 по1о дается на инвертирующий вход 8 ДОУ 4, стабилизируя работу всего устройства и улучшая

его характеристики.

Предмет изобретения

15 Фазосдвигающее устройство, содержащее дифференциальный операционный усилитель с цепью отрицательной обратной связи, выполненной в виде резистора, включенного между выходом усилителя и его инвертирующим вхо20 дом, и резистор, включенный между неинвертирующим входом усилителя и общей шиной, отличающееся тем, что, с целью обеспечения частотно-независимого входного сопротивления, между инвертирующим входом уси2б лителя и местом соединения неинвертирующего входа усилителя с резистором дополнительно включен LС-двухполюсник.

390656

Составитель Э, Гилинская

Редактор T. Морозова

Техред Е. Борисова Корректор Е. Хмелева

Заказ 3322/8 Изд. № 1803 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб„д. 4/5

Типография, пр, Сапунова, 2
