Мелющее тело
Иллюстрации
Реферат

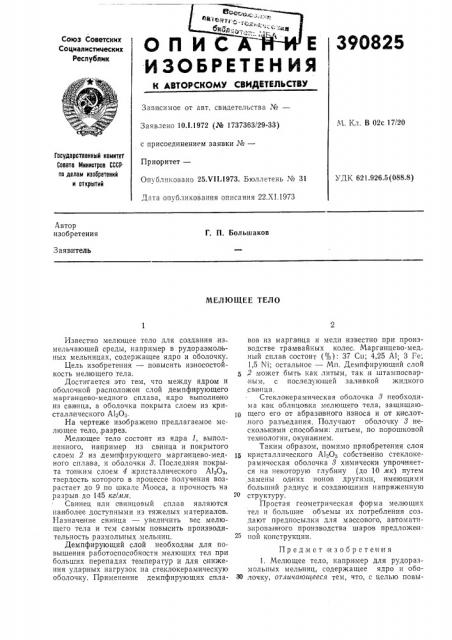

Союз Советских
Социалистических
Республик опplc Й-Ре
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зави симое от авт. свидетельства №вЂ”
М. Кл. В 02с 17/20
Заявлено 10.1.1972 (№ 1737363/29-33) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25Х111973. Бюллетень № 31
Государственный комитет
Соввта Министров СССРоо делам изобретений и открытий
УДК 621.926.5 (088.8) Дата опубликования описания 22.XI.1973
Автор изобретения
Г. П, Большаков
Заявитель
МЕЛЮЩЕЕ ТЕЛО
Известно мелющее тело для создания измельчающей среды, например в рудоразмольных мельницах, содержащее ядро и оболочку.
Цель изобретения — повысить износостойкость мелеющего тела.
Достигается это тем, что между ядром и оболочкой расположен слой демпфи рующего марганцево-медного сплава, ядро выполнено из сви нца, а оболочка покрыта слоем из кристаллического А120з.
На чертеже изображено предлагаемое мелющее тело,,разрез.
Мелющее тело состоит из ядра 1, выпол,ненного, например из свинца и покрытого слоем 2 из,демп фирующего марганцево-медного силаева, и оболочки 8. Последняя покрыта тонким слоем 4 кристалличе|ского А120з, твердость которого в процессе получения возрастает до 9 по шкале Мооса, а прочность на разрыв до 145 кгlмм.
Свинец или свинцовый сплав являются наиболее доступными из тяжелых материалов.
Назначение свинца — увеличить вес мелющего тела и тем самым повысить производительность размольных,мельниц.
Демпфирующий слой необходим для повышения работоспособности мелющих тел при больших перепадах температур и для снижения ударенных нагрузок на стеклокерамическую оболочку. Применение демпфирующих сплавов из марганца и меди известно при производстве трамвайных колес. Марганцево-мед ный сплав состоит (%): 37 Сн; 4,25 Al; 3 Ге;
1,5 Ni; остальное — Мн. Демпфирующий слой
Я может быть как литым, так и штампосварным, с последующей заливкой жидкого ,свинца, Стеклакерамическая оболочка 3 необходима как облицовка мелющего тела, защищаю1ð щего его от абразивного износа и от кислотного разъедания, Получают оболочку 8 несколькими способами: литьем, по порошковой технологии, окунанием.
Таким образом, помимо приобретения слоя кристаллического А1гОз собственно стеклокерамическая оболочка 8 химически упрочняется на некоторую глубину (до 10 мк) путем замены одних ионов другими, имеющими больший радиус и создающими напряженную
20 структуру.
Простая геометрическая форма мелющих тел и большие объемы их потребления соз дают предпосылки для массового, автоматизироваооного производства шаров предложенной ко нстръкции
Пр едм ет и з о о р е т ения
1. Мелющее тело, например для рудоразмольных мельниц, содержащее ядро и обозр лочку, отличающееся тем, что, с целью повы390825
Составитель Н. Бибииа
Техред Т. Ускова
Корректоры В. Жолудева и Н. Прокуратова
Редактор С. Ежкова
Заказ 618/2023 Изд. № 860 Тираж 576 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб„д. 4/5
Тип. Харьк. фил. пред. «Патент» щения износостой кости мелющего тела, между ядром и оболочкой расположен слой демпфирующего марганцево-медного сплава.
2. Мелющее тело по п. 1, oTëè÷àþøååñÿ тем, что ядро выполнено из свинца.
3. Мелющее тело по пп. 1, 2, отличающееся тем, что оболочка покрыта слоем нз кри сталлического А1 0з.
