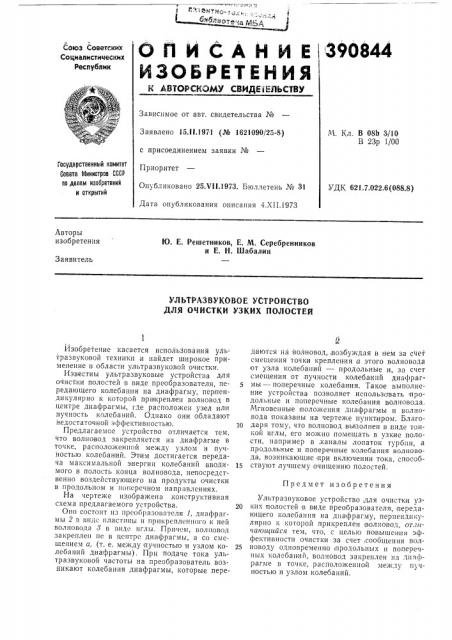

О П И С А Н И Е 390844

;РI

Союз Советских

Социелистимеских

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.11.1971 (№ 1621090/25-8) с присоединением заявки №

Приоритет

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 4.XII.1973

М. Кл. В 08Ь 3/10

В 23р 1/00

Государственный комитет

Совета Министров СССР по делам ивссретений и открытий

УДК 621.7.022.6 (088.8) Авторы изобретения

Ю. E. Решетников, Е. М. Серебренников и Е. H. Шабалин

Заявитель

УЛ ЬТРАЗ ВУКОВО Е УСТРО и СТВО

ДЛЯ ОЧИСТКИ УЗКИХ ПОЛОСТЕИ

Предмет изобретения

Йзобретение касается использования уль:. тразвуковой техники H найдет широкое при:. менение в области ультразвуковой очистки.

Известны ультразвуковые устройства для очистки полостей в виде преобразователя, передающего колебания на диафрагму, перпендикулярно к которой прикреплен волновод в центре диафрагмы, где расположен узел или пучность колебаний. Однако они обладают недостаточной эффективностью.

Предлагаемое устройство отличается тем, что волновод закрепляется на диафрагме в точке, расположенной между узлом и пучностью колебаний. Этим достигается передача максимальной энергии колебаний вводимого в полость конца волновода, непосредственно воздействующего на продукты очистки в продольном и поперечном направлениях.

На чертеже изображена, конструктивная схема предлагаемого устройства.

Оно состоит из преобразователя 1, диафрагмы 2 в впдс пластины и прикрепленного к ней волновода 3 в виде иглы. Причем, волновод закреплен не в цсптрс диафрагмы, а со смещением а, (т. е. между пучностью и узлом колебаний диафрагмы). Нр>> подаче тока ультразвуковой частоты на .преобразователь возникают колебания диафрагмы, которые передйются на волновод,,возбуждая в нем за счет смещения точки крепления а этого волновода от узла колебаний — продольные и, за счет смещения от пучности колебаний диафрагмы — поперечные колебания. Такое выполнение устройства позволяет использовать продольные и поперечные колебания волновода.

Мгновенные .положения диафрагмы и волновода показаны на чертеже пунктиром. Благо1О даря тому, что волновод вьпполнен в;виде тонкой иглы, его можно помещать в узкие полости, например в,каналы лопаток турбцн, а продольные и поперечные колебания волновода, возникающие при включении тока, способ15 ствуют лучшему очищению полостей.

Ультразвуковое устройство гдля очистки уз2О ких полостей в виде преобразователя, передающего колебания на диафрагму, перпендикулярно к которой прикреплен,волновод, от.шчаюи1ийся тем, что, с целью повышения эффективности очистки за счет,сообщения вол25 новоду одновременно продольных и поперечных колебаний, волновод закреплен на диафрагме в точке, расположенной между п чностью и узлом колебаний, ЗОО844
