Реферат



кд

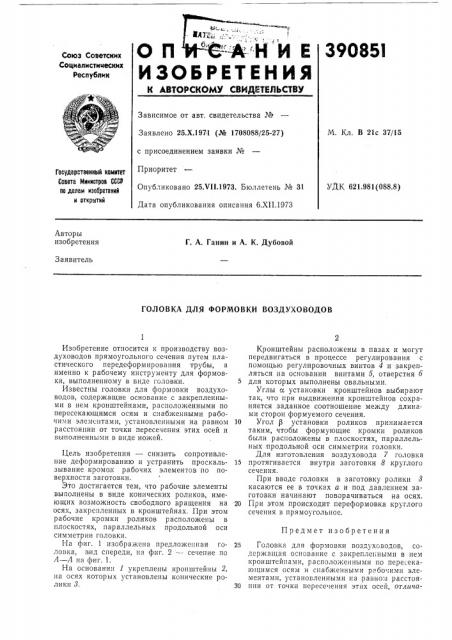

О П И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х.1971 (№ 1708088/25-27) с присоединением заявки №

Приоритет

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 6.ХП.1973

М. Кл. В 21с 37/15

Государственный комитет

Совета Министров GCCP по делам изооретений и открытий

УДК 621.981(088.8) Авторы изобретения

Г. А. Ганин и А. К. Дубовой

Заявитель

ГОЛОВКА ДЛЯ ФОРМОВКИ ВОЗДУХОВОДОВ

Изобретение относится к производству воздуховодов прямоугольного сечения путем пластического передеформирования трубы, а именно к рабочему инструменту для формовки, выполненному в виде головки.

Известны головки для формовки воздуховодов, содержащие основание с закрепленными в нем кронштейнами, расположенными по пересекающимся осям и снабженными рабочими элементами, установленными на равном расстоянии от точки пересечения этих осей и выполненными в виде ножей.

Цель изобретения — снизить сопротивление деформированию и устранить проскальзывание кромок рабочих элементов по поверхности заготовки.

Это достигается тем, что рабочие элементы выполнены в виде конических роликов, имеющих возможность свободного вращения на осях, закрепленных в кронштейнах. При этом рабочие кромки роликов расположены в плоскостях, параллельных продольной оси симметрии головки.

На фиг. 1 изображена предложенная головка, вид спереди, на фиг. 2 -- сечение по

Л вЂ” Л па фиг, 1.

На основании 1 укреплены кронштейны 2, па осях которых установлены конические ролики 3.

Кронштейны расположены в пазах и могут передвигаться в процессе регулирования с помощью регулировочных винтов 4 и закрепляться на основании винтами 5, отверстия 5 для которых выполнены овальными.

Углы сс установки кронштейнов выбирают так, что при выдвижении кронштейнов сохраняется заданное соотношение между длинами сторон формуемого сечения.

10 Угол Р установки роликов принимается таким, чтобы формующие кромки роликов были расположены в плоскостях, параллельных продольной оси симметрии головки.

Для изготовления воздуховода 7 головка

15 протягивается внутри заготовки 8 круглого сечения.

При вводе головки в заготовку ролики 8 касаются ее в точках а и под давлением заготовки начинают поворачиваться на осях.

20 При этом происходит переформовка круглого сечения в прямоугольное.

Предмет изобретения

25 Головка для формовки воздуховодов, содержащая основание с закрепленными в нем кронштейнами, расположенными по пере;екающимся осям и снабженными рабочими элементами, установленными на равнох1 расстоя30 нии от точки пересечения этих осек, отлича390851

Ф г

Составитель 3. Денисова

Техред 3. Тараненко

Корректор Н. Учакина

Редактор Л. Народная

Заказ 3224/6 Изд. № 814 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 юи аяся тем, что, с целью снижения сопротивления деформированию и устранения проскальзывания кромок рабочих элементов по поверхности заготовки, рабочие элементы выполнены в виде конических роликов, имеющих возможность свободного вращения на осях, закрепленных в кронштейнах, при этом рабочие кромки роликов расположены в плоскостях, параллельных продольной оси сим5 метрии головки.
