Расточная головка для обработки внутренних сферических поверхностей
Патент 390865
Авторы
Классы МПК
Расточная головка для обработки внутренних сферических поверхностей
Иллюстрации
Реферат

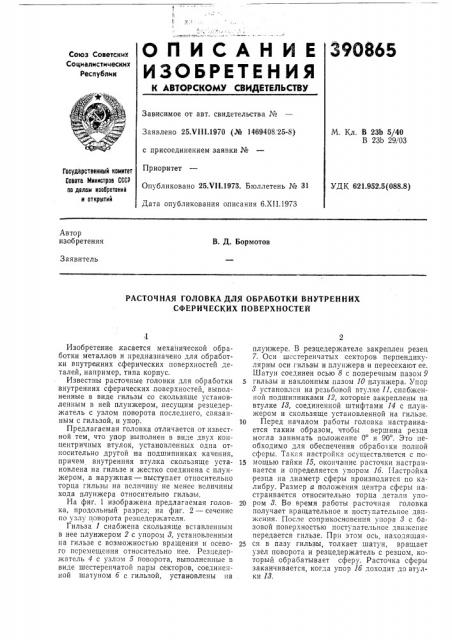

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
39О865
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетелыства №
М. Кл. В 23Ь 5/40
В 23b 29/03
Заявлено 25.Ч111.1970 (№ 1469408. 25-8) с присоединением заявки №
Приоритет
Опубликовано 25.VII.1973. Бюллетень № 31
Дата опубликования описания 6.XII.1973
Государственный комитет
Совета Министров СССР по делам нэебретеннй н открытий
УДК 621.952.5(088.8) Автор изобретения
В. Д. Бормотов
Заявитель
РАСТОЧНАЯ ГОЛОВКА ДЛЯ ОБРАБОТКИ ВНУТРЕННИХ
СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ
Изобретение .касается механической обработки металлов и предназначено для обработки внутренних сферических поверхностей деталей, например, типа корпус.
Известны расточные головки для обработки внутренних сферических, поверхностей, выполненные в виде гильзы со скользяще установленным в ней плунжером,,несущим резцедержатель с узлом поворота последнего, связанным с гильзой, и упор.
Предлагаемая головка отличается от известной тем, что упор выполнен в виде двух концентричных втулок, установленных одна относительно другой на подшипниках качения, причем внутренняя втулка скользяще установлена на гильзе и жестко соединена с плунжером, а наружная — выступает относительно торца гильзы на величину не менее величины хода плунжера относительно гильзы.
На фиг. 1 изображена предлагаемая головка, продольный разрез; на фиг. 2 — сечение по узлу поворота резцедсржателя.
Гильза 1 снабжена скользяще вставленным в нее плунжером 2 с упором 3, установленным на гильзе с возможностью вращения и осевого перемещения относительно нее. Резцедержатсль 4 с узлом 5 поворота, выполненные в виде шестеренчатой пары секторов, соединенной шатуном б с гильзой, установлены на плунжере. В резцедержателе закреплен резец
7. Оси шсстеренчатых секторов перпендикулярны оси гильзы и плунжера и пересекают ее.
Шатун соединен осью 8 с поперечным пазом 9
5 гильзы и наклонным пазом 10 плунжера. Упор
8 установлен на резьбовой втулке 11, снабженцой подшипниками 12, кото рые закреплены на втулке И, соединенной штифтами 14 с плунжером и скользяще установленной на гильзе.
1р Перед началом работы головка настраивается таким образом, чтобы вершина резца могла занимать положение 0 и 90 . Это необходимо для обеспечения обработки полной сферы. Такая настройка осуществляется с по15 мощью гайки 15, окончание расточки настраивается и определяется упором lб. Настройка ,резца на диаметр сферы производится по калибру. Размер а положения центра сферы настраивается относительно торца детал и упо20 ром 8. Во время работы расточная головка получает вращательное и поступательное движения. После соприкосновения упора 8 с базовой поверхностью поступательное движение передается гильзе, При этом ось. находящая2S ся в пазу гильзы, толкает шатун, вращает узел поворота и резцедержатель с резцом, который обрабатывает сферу. Расточка сферы заканчивается, когда упор lб доходит до втулки И.
390865
Предмет изобретения
Составитель Г. Довнар
Техред 3. Тараненко
Редактор Т. Шагова
Корректоры: В. Петрова и Е. Давыдкина
Заказ 3202!2 Изд. М 839 Тираж 888 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я(-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2
Расточная головка для обработки внутренних сферических поверхностей, выполненная в виде гильзы со скользяще установленным в ней плунжером, несущим резцедержатель с узлом поворота последнего, связанным с гильзой, и упор, отличающаяся тем, что, с целью повышения чистоты и точности обра4 ботки, упор выполнен,в виде двух концентричных втулок, установленных одна относительно другой на подшипниках качения, причем внутренняя втулка скользяще установле5 на на гильзе и жестко соединена с плунжером, а наружная — выступает относительно торца гильзы на величину не менее величины хода плунжера относительно гильзы.
