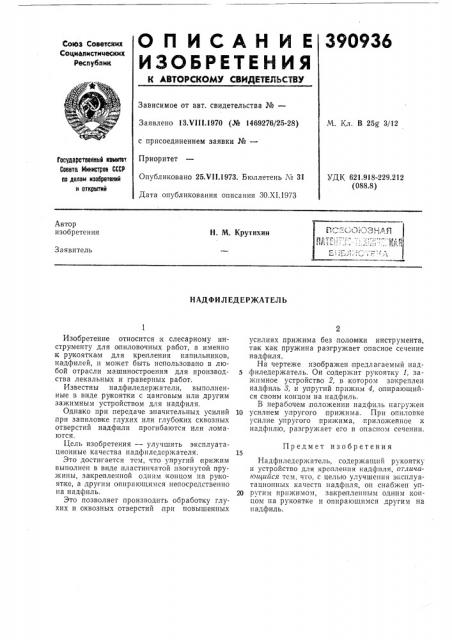

О П И С А Н И Е 390936

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.VIII.1970 (№ 1469276/25-28) с присоединением заявки №вЂ”

Приоритет

Опубликовано 25.VII.1973. Бюллетень ¹ 31

Дата опубликования описания ЗО.XI.1973

М. Кл. В 25g 3/12

Государственный комитет

Соавтор Мииистроо СССР оо делам изобретений и открытий

УДК 621.918-229.212 (088.8) Автор изобретения

Н. М. Крутихин

Заявитель

НАДФИЛ ЕДЕР)КАТЕЛЬ

Предмет изобретения

Изобретение относится .к слесарному инструменту для опиловочных работ, а именно к рукояткам для крепления напильников, надфилей, и может быть использовано в любой отрасли машиностроения для производства лекальных и граверных работ.

Известны надфиледержатели, выполненные в виде рукоятки с цанговым или другим зажимным устройством для надфиля.

Однако при передаче значительных усилий при запиловке глухих или глубоких сквозных отверстий надфили прогибаются или ломаются.

Цель изобретения — улучшить эксплуатационные качества надфиледержателя.

Это достигается тем, что упругий прижим выполнен в виде пластинчатой изогнутой пружины, за крепленной одним KQHIJoM nB рукоятке, а другим опирающимся непосредственно на надфиль.

Это .позволяет производить обработку глухих и сквозных отверстий при повышенных усилиях прижима без поломойки инструмента, так как пружина разгружает опасное сечение надфиля.

На чертеже изображен, предлагаемый надфиледержатель. Он содержит рукоятку 1, зажимное устройство 2, в котором закреплен надфиль 8, и упругий прижим 4, опирающийся своим концом на надфиль.

В нерабочем положении надфиль нагружен

10 усилием упругого, прижима. При опнловке усилие упругого прижима, приложенное к надфилю, разгружает его в опасном сечении.

Надфиледержатель, содержащий рукоятку и устройство для крепления надфиля, отличаюи ийсл тем, что, с целью улучшения эксплуатационных качеств надфпля, он снабжен уп20 рутим прижимом, закрепленным одним концом на рукоятке и опирающимся другим на надфиль.

390936

Составитель В. Коваленко

Техрсд Т. Курилко Корректор М. Лейзерман

Редактор Л. Народная

Типография, пр. Сапунова, 2

Заказ 3110/! Изд. ¹ 811 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
