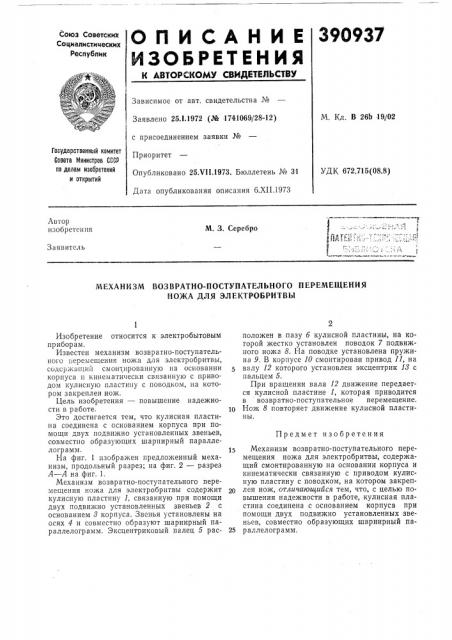

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. В 26Ъ 19/02

Заявлено 25.1.1972 (№ 1741069128-12) ! с присоединением заявки №

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет

Опубликовано 25Х11.1973. Бюллетень № 31

Дата опубликования описания 6.XII.1973

УДК 672.715(08.8) Автор изобретения

М. 3. Серебро

Заявитсль

МЕХАНИЗМ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ПЕРЕМЕЩЕНИЯ

НОЖА ДЛЯ ЭЛЕКТРОБРИТВЫ

Предмет изобретения

Изобретение относится к электробытовым приборам.

Известен механизм возвратно-поступательного перемещения ножа для электробритвы, содержащий смо пированну1о на основании корпуса н кннематически связанную с приводом кулисную пластину с поводком, на котором закреплен нож.

Цель изобретения — повышение надежности в работе.

Это достигается тем, что кулисная пластина соединена с основанием корпуса при помощи двух подвижно установленных звеньев, совместно образующих шарнирный параллелограмм.

На фиг. 1 изображен предложенный механизм, продольный разрез; на фиг. 2 — разрез

А — А на фиг. 1.

Механизм возвратно-поступательного перемещения ножа для электробритвы содержит кулисную пластину 1, связанную при помощи двух подвижно установленных звеньев 2 с основанием 8 корпуса. Звенья установлены на осях 4 и совместно образуют шарнирный параллелограмм. Эксцентриковый палец 5 расположен в пазу 6 кулисной пластины, на которой жестко установлен поводок 7 подвижного ножа 8. На поводке установлена пружина 9. В корпусе 10 смонтирован привод 11, на валу 12 которого установлен эксцентрик 18 с пальцем 5.

При вращении вала 12 движение передается кулисной пластине 1, которая приводится в возвратно-поступательное перемещение.

1О Нож 8 повторяет движение кулисной пластины.

Механизм возвратно-поступательного перемещения ножа для электробритвы, содержащий смонтированную на основании корпуса и кинематически связанную с приводом кулисную пластину с поводком, на котором закреплен нож, отличающийся тем, что, с целью повышения надежности в работе, кулисная пластина соединена с основанием корпуса при помощи двух подвижно установленных звеньев, совместно образующих шарнирный па25 раллелограмм.

390931

Фиг 1 миг 2
