Реферат

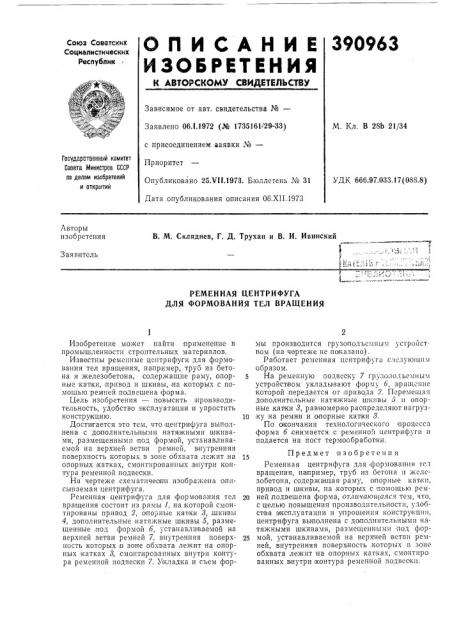

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 06Л.1972 (№ 1735161/29-33) с присоединением заявки ¹â€”

Приоритет

Опубликовано 25.VII.1973. Бюллетень ¹ 31

Дата опубликования описания 06.XI I,1973

М. Кл. В 28Ь 21/34

Государстеенный комитет

Сонета й1инистрса СССР по делам изобретений и еткрытий

УДК 666.97.033.17 (088.8) Авторы изобретения

В. М. Скляднев, Г. Д. Трухан и В. И. Ивинский

Заявитель

РЕМЕННАЯ ЦЕНТРИФУГА

ДЛЯ ФОРМОВАНИЯ ТЕЛ ВРАЩЕНИЯ

Изобретение может найти:применение в промышленности строительных материалов, Известны ременные центрифуги для формования тел вращения, например, труб из бетона и железобетона, содержащие раму, опорные катки, привод и шкивы, на которых с помощью ремней подвешена форма.

Цель изобретения — повысить производительность, удобство эксплуатации и упростить конструкцию.

Достигается это тем, что центрифуга выгo;Iиена с до полнительными натяжными IIIKIIBBми, размещенными под формой, устанавливаемой на верхней ветви ремней, внутренняя поверхность которых в зоне обхвата лежит на опорных катках, смонтированных .внутри контура ременной, подвески.

На чертеже схематически изображена оппсываемая центрифуга.

Ременная, центрифуга для формования тел вра щения состоит из рамы 1, íà которой смонтированы привод 2, о порные катки 8, шкивы

4, дополнительные натяжные ш кивы 5, размещенные,под формой б, устанавливаемой на верхней .ветви ремней 7, внутренняя поверхность которых в зоне обхвата лежит на опорных катках 8, смонтированных внутри контура ременной подлески 7. Укладка и съем формы производится грузоподъсмным устройством (на чертеже не показано).

Работает ременная центрифуга следующим образом.

На ременную подвеску 7 грузо;.год ьемным устройством укладывают фор му б, вращение которой, передается от:привода 2. Перемещая дополнительные натяжные шкивы б и опорные .кажи 8, равномерно распределяют нагруз10 ку на ремни и опорные катки 8.

По окончании технологического процесса форма б,снимается с ременной центрифуги и подается на пост термообработки.

Предмет изобретени я

Ременная центрифуга для формования тел вращения, на пример, труб из бетона и железобетона, содержащая раму, опорные катки, привод и шкивы, на,которых с,помощью рем20 ней,подвешена форма, от гичаюи,,аяся тем, что, с целью повышения производительности, удобctBB эксплуатации и упрощения конструкции, центрифуга выполнена с дополнительными натяжными шкивами, размещенными под фор25 мой, устанавливаемой на верхней ветви ремней, внутренняя поверхность, которых л зоне обхвата лежит на опорных катках, смоитиро ванных внутри .контура ременной подвески, 300063

Составитель В. Чайков

Техред T. Курилко

Редактор С. Ежкова

Корректор Л. Новожилова

Типография, пр. Сапунова, 2

Заказ 3253/15 Изд. Мз 831 Тираж 576 Подписное

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
