Экструзионный пресс

Экструзионный пресс

Иллюстрации

Показать все

Реферат

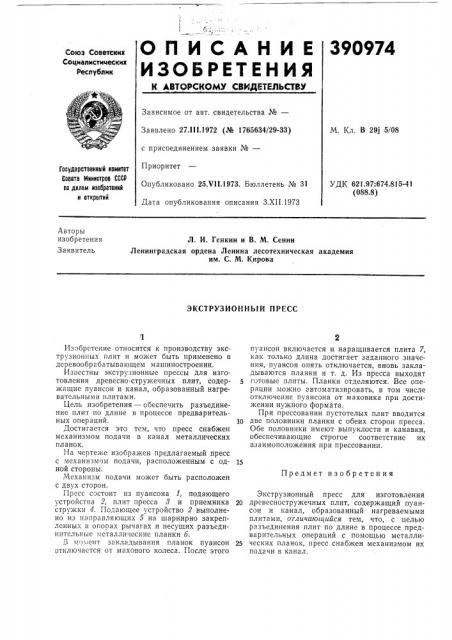

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

390974

Союз Советских

Социал истимеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.111.1972 (Ж 1765634/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано 25.Ч11.1973. Бюллетень № 31

Дата опубликования описания 3.XII.1973

M. Кл. В 29j 5/08

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 621.97:674.815-41 (088.8) Лвторы изобретения

Заявитель

Л. И. Генкин и В. М. Сенин

Ленинградская ордена Ленина лесотехническая академия им. С. М. Кирова

ЭКСТРУЗИОННЫЙ ПРЕСС

Изобретение относится к производству экструзионных плит и может быть применено в деревообрабатывающем машиностроении.

Известны экструзионные прессы для изготовления древесно-стружечных плит, содержащие пуансон и канал, образованный нагревательными плитами.

Цель изобретения — обеспечить разъединение плит по длине в процессе предварительных операций.

Достигается это тем, что пресс снабжен механизмом подачи в канал металлических планок.

На черте>ке изображен предлагаемый пресс с механизмом подачи, расположенным с одной стороны.

Механизм подачи может быть расположен с двух сторон.

Пресс состоит из пуансона 1, подающего устройства 2, плит пресса > и приемника стружки 4. Подающее устройство 2 выполнено из направляющих 5 на шарнирно закрепленных в опорах рычагах и несущих разъединительные металлические планки б.

3 мы ент закладывания планок пуансон отключается от махового колеса. После этого пуансон включается и наращивается плита 7, как только длина достигает заданного значения, пуансон опять отключается, вновь закладываются планки и т. д. Из пресса выходят готовые плиты. Планки отделяются. Все операции можно автоматизировать, в том числе отключение пуансона от маховика при достижении нужного формата.

При прессовании пустотелых плит вводится две половинки планки с обеих сторон пресса.

Обе половинки имеют выпуклости и канавки, обеспечивающие строгое соответствие их взаимоположения при прессовании.

Предмет изобретения

Экструз ионный пресс для изготовления

20 древесностружечных плит, содержащий пуансон и канал, образованный нагреваемыми плитами, отличающийся тем, что, с целью разъединения плит по длине в процессе предварительных операций с помощью металли25 ческих планок, пресс снабжен механизмом их подачи в канал.

390974

Составитель H. Дроздова

Техред Т. Курилко

Корректор Н, Стельмах

Редактор С. Ежкова

Типография, пр. Сапунова, 2

Заказ 3211/4 Изд. № 841

ЦНИИПИ Государственного комитета по делам изобретений и

Москва, Ж-35, Раушская

Тираж 678 Подписное

Совета Министров СССР открытий наб., д. 4/5
