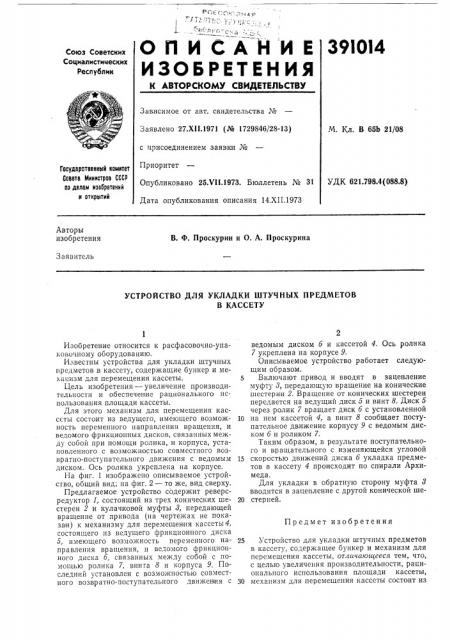

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

39IOI4

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.XI I.1971 (№ 1729846/28-13) М. Кл. В 65b 21/08 с присоединением заявии №

Приоритет

Опубликовано 25.Ч! l.1973. Бюллетень № 31 УДК 621.798.4(088.8)

Дата опубликования описания 14.XII.1973

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Авторы изобретения

В. Ф. Проскурин и О. А. Проскурина

Заявитель

УСТРОЙСТВО ДЛЯ УКЛАДКИ ШТУЧНЫХ ПРЕДМЕТОВ

В КАССЕТУ

Предмет изобретения

Изобретение относится к расфасовочно-упаковочному оборудованию.

Известны устройства для укладки штучных предметов в кассету, содержащие бункер и механизм для перемещения кассеты.

Цель изобретения — увеличение производительности и обеспечение рационального использования площади кассеты.

Для этого механизм для перемещения касссты состоит из ведущего, имеющего возможность переменного направления вращения, и ведомого фрикционных дисков, связанных ме>кду собой при помощи ролика, и корпуса, установленного с возможностью совместного возвратно-поступательного движения с ведомым диском. Ось ролика укреплена на корпусе.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — то же, вид сверху.

Предлагаемое устройство содержит реверсредуктор 1, состоящий из трех конических шестерен 2 и кулачковой муфты 8, передающей вращение от привода (на чертежах не показа и) к механизму для перемещения кассеты 4, состоящего нз ведущего фрикционного диска

5, имеющего возможность переменного направления вращения, и ведомого фрикционного диска б, связанных между собой с помощью ролика 7, винга 8 и корпуса 9. Последний установлен с возможностью совместного возвратно-поступательного движения с

2 ведомым диском 6 и кассетой 4, Ось ролчка

7 укреплена на корпусе 9.

Описываемое устройство работает следующим образом.

5 Включают привод и вводят в зацепление муфту 8, передающую вращение на конические шестерни 2. Вращение от конических шестерен передается на ведущий диск 5 и винт 8. Диск 5 через ролик 7 вращает диск б с установленной

10 на нем кассетой 4, а винт 8 сообщает поступательное движение корпусу 9 с ведомым диском 6 и роликом 7.

Таким образом, в результате поступательного и вращательного с изменяющейся угловой

15 скоростью движений диска б укладка предметов в кассету 4 происходит по спирали Архимеда.

Для укладки в обратную сторону муфта 8 вводится в зацепление с другой конической ше20 стерней.

25 Устройство для укладки штучных предметов в кассету, содержащее бункер и механизм для перемещения кассеты, отлича ощееся тем, что, с целью увеличения производительности, рационального использования площади кассеты, 30 механизм для перемещения кассеты состоит из

391014

Фиг.1

Составитель T. Маева

Корректоры: Л. Новожилова и 3. Тарасова

Техред T. Курилко

Редактор А. Бер

Заказ 3221/14 Изд. Мв 808 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская паб., д. 4/5

Типографии, пр. Сапунова, 2 ведущего, имеющего возможность переменного направления вращения, и ведомого фрикционных дисков, связанных между собой при помощи ролика, и корпуса, установленного с возможностью совместного возвратно-поступательного движения с ведомым диском и кассетой, при этом ось ролика укреплена на корпусе.
