Устройство для резки листового стекла

Устройство для резки листового стекла

Иллюстрации

Показать все

Реферат

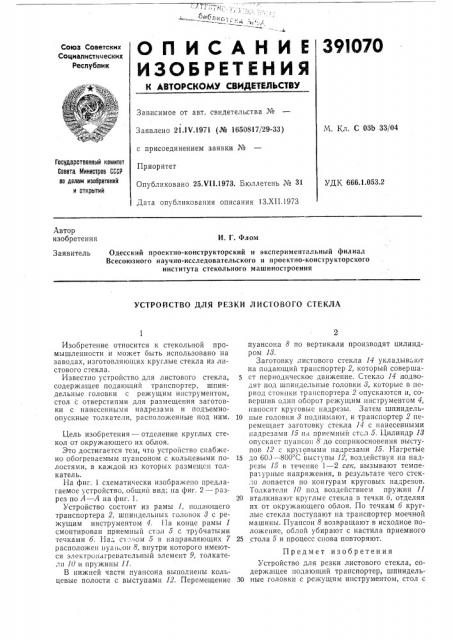

ОПИСАНИ6

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

391070

Союз Советских

Социалистических

Респубпик

Зависимое от авт. свидетельства №

Заявлено 21.IV.1971 (№ 1650817/29-33) с присоединением заявки №

Приоритет

Опубликовано 25Х11.1973. Бюллетень № 31

Дата опубликования описания 13.XII.1973

М. Кл. С 03b 33/04

Государственный комитет

Совета Министров СССР па делам изооретений и открытий

УДК 666 1 053 2

Автор изобретения

И. Г. Флом

Заявитель Одесский проектно-конструкторский и экспериментальный филиал

Всесоюзного научно-исследовательского и проектно-конструкторского института стекольного машиностроения

УСТРОЙСТВО ДЛЯ РЕЗКИ ЛИСТОВОГО СТЕКЛА

Изобретение относится к стекольной промышленности и может быть использовано на заводах, изготовляющих круглые стекла из листового стекла.

Известно устройство для листового стекла, содержащее подающии транспортер, шпиндельные головки с режущим инструментом, стол с отверстиями для размещения заготовки с нанесенными надрезами и подъемноопускные толкатели, расположенные под ним.

Цель изобретения — отделение круглых стекол от окружающего их облоя.

Это достигается тем, что устройство снабжено обогреваемым пуансоном с кольцевыми полостями, в каждой из которых размещен толкатель.

На фиг. 1 схематически изображено предлагаемое устройство, общий вид; «а фиг. 2 — разрез по А — А на фиг. 1.

Устройство состоит из рамы 1, подающего транспортера 2, шпиндельнь1х головок 8 с режущим инструментом 4. 11а конце рамы 1 смонтирован приемный стол 5 с трубчатыми течками б. Над cl:. lîì 5 в направляющих 7 расположен пуансон 8, внутри которого имеются электронагревательный элемент 9, толкатели И и пружины 11.

В нижней части пуансона выполнены кольцевые полости с выступами 12. Перемещение пуансона 8 по вертикали производят цилиндром 18.

Заготовку листового стекла 14 укладывают на подающий транспортер 2, который совершает периодическое движение. Стекло 14 подводят под шпиндельные головки 8, которые в период стоянки транспортера 2 опускаются и, совершив один оборот режущим инструментом 4, наносят круговые надрезы, Затем шпиндель10 иые головки 8;ают, и транспортер 2 перемещает заготовку стекла 14 с нанесенными надрезами 15 иа приемный стол 5. Цилиндр 18 опускает пуансон 8 до соприкосновения выступов 12 с кручовыми надрезами 15. Нагретые

15 до 600 — 800 С выступы 12, воздействуя на надрезь 15 в течение 1 — 2 сек, вызывают темпера",урные напряжения, в результате чего стекло лопается по коигурам круговых надрезов.

Толкатели 10 под воздействием пружин 11

20 вталкивают круглые стекла в течки б, отделяя их от окружающего облоя. По течкам б круглые стекла поступают иа транспортер моечной машины. Пуансон 8 возвращают в исходное положение, облой убирают с настила приемного

25 стола 5 и процесс снова повторяют.

Предмет изобретения

Устройство для резки листового стекла, содержащее подающий транспортер, шпиндель30 ные головки с режущим инструментом, стол с

391070 РЪе 7

Составитель Н. Усова

Техред Т. Ускова

Корректоры: В. Петрова и А. Николаева

Редактор С. Ежкова

Заказ 3256/11 Изд. № 821 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отверстиями для размещения заготовки с нанесенными надрезами и подъемно-опускные толкатели, расположенные над ним, отличсиои1ееся тем, что, с целью отделения круглых стекол от окружающего их облоя, оно снабже»о обогреваемым пуансоном с кольцевыми полостями, в каждой из которых размещен толкатель.
