Реферат



! (!

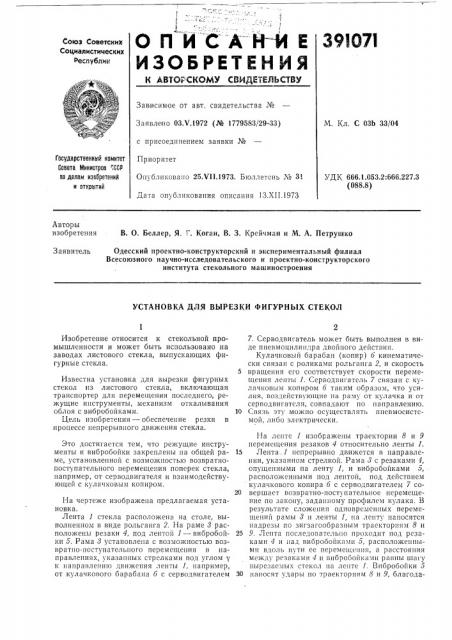

О П И С А-Й=И Е

ИЗОБРЕТЕНИЯ

Союз Советски)а

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено ОЗХ.1972 (№ 1779583/29-33) с присоединением заявки №

Приоритет

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 13.XII.1973

М. Кл, С ОЗЬ 33/04

Госудврствеииый комитет

Совета Мимистрав ",СОР по делам изааретений и открытий

УДК 666.1.053,2:666.227.3 (088.8) Авторы изобретения

В. О. Беллер, Я. Г. Коган, В. 3. Крейчман и М. А. Петрушко

Одесский проектно-конструкторский и экспериментальный филиал

Всесоюзного научно-исследовательского и проектно-конструкторского института стекольного машиностроения

Заявитель

УСТАНОВКА ДЛЯ ВЫРЕЗКИ ФИГУРНЫХ СТЕКОЛ

Изобретение относится к стекольной промышленности и может быть использовано на заводах листового стекла, выпускающих фигурные стекла.

Известна установка для вырезки фигурных стекол из листового стекла, включающая транспортер для перемещения последнего, режущие инструменты, механизм откалывания облоя с вибробойками.

Цель изобретения — обеспечение резки в процессе непрерывного движения стекла.

Это достигается тем, что режущие инструменты и вибробойки закреплены па общей раме, установленной с возможностью возвратнопоступательного перемещения поперек стекла, например, от серводвигателя и взаимодействующей с кулачковым копиром.

На чертеже изображена предлагаемая устаковка.

Лента 1 стекла расположена на столе, выполненном в виде рольганга 2. На раме 8 расположены резаки 4, под лентой 1 — вибробойки б. Рама 8 установлена с возможностью возвратно-поступательного перемещения в направлениях, указанных стрелками под углом у к направлению движения ленты 1, например, от кулачкового барабаня 6 с серводвигателем

7. Серводвигатель может быть выполнен в виде пневмоцилиндра двойного действия.

Кулачковый барабан (копир) 6 кинематически связан с роликами рольганга 2, и скорость

5 вращения его соответствует скорости перемещения ленты 1. Серводвигатель 7 связан с кулачковым копиром 6 таким образом, что усилия, воздействующие на раму от кулачка и от серводвигатсля, совпадают по направлению.

10 Связь эту можно осуществлять пневмосистемой, либо электрически.

На лепте 1 изображены траектории 8 и 9 перемещения резаков 4 относительно ленты 1.

15 Лента 1 непрерывно движется в направлении, указанном стрелкой. Рама 8 с резаками 4, опущенными на ленту 1, и вибробойками 6, расположенными под лентой, под действием кулачкового копира 6 с серводвигателем 7 со20 вершает возвратно-поступательное перемещение по закону, заданному профилем кулака. В результате сложения одновременных перемещений рамы 8 и ленты 1, на ленту наносятся надрезы по зигзагообразным траекториям 8 и

25 9. Лента последовательно проходит под резаками 4 и пад вибробойкями 5, располо>кенни<ми вдоль пути ее перемещения, а расстояния между резаками 4 н г>иброб>ойками равны шагу вырезаемых стекол на ленте 1. Вибробойки 6

30 наносят удары по траекториям 8 и 9, благода391071

Предмет изобретсния

Составитель Н. Усова

Техред Т. Ускова

Редактор С. Ежкова

Корректоры: В. Петрова и А. Николаева

Заказ 3256/12 Изд. № 821 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ря чему фигурные стекла выкалываются из ленты 1.

Таким образом процессы нанесения резов, выколки готовых стекол, транспортировки ленты, готовых стекол и облоя совмещены по времени, что обеспечивает высокую производительность установки.

Количество резаков, устанавливаемых в направлении ширины ленты, практически неограничено, что позволяет за счет максимального сближения продольных рядов в раскрое до минимальной ширины облоя снизить отходы стекла.

Установка для вырезки фигурных стекол из листового стекла, включающая транспортер

5 для перемещения последнего, режущие инструменты, механизм откалывапия облоя с Lèáðîоойкамн, or,ãèààþùàÿñÿ тем, что, с целью обеспечения резки в процессе непрерывного движения стекла, режущие инструменты и вибро10 бойки закреплены на общей раме, установленной с возможностью возвратно-поступательного перемещения поперек стекла, например, от серводвигателя и взаимодействующей с кулачковым копиром.
