Патент ссср 391074
Иллюстрации
Показать всеРеферат

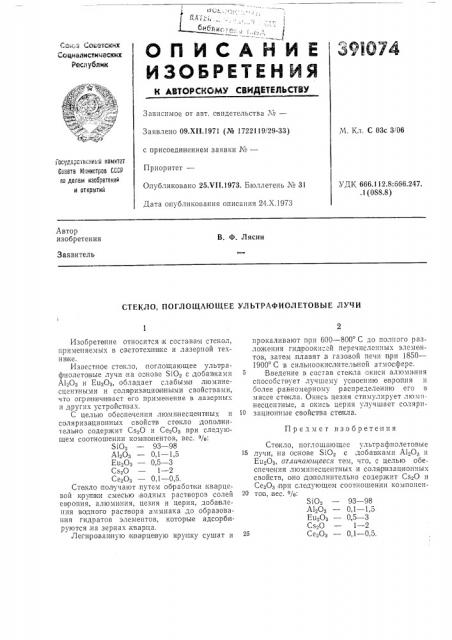

с„:-т - т ь т ".у (н )т с Оциадйсти4зских
Республик
Зависимое от авт, свидетельства ¹â€”
Заявлено 09.Х11.1971 (№ 1722119/29-33) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 25Х11.1973. Бюллетень ¹ 31
Дата опубликования описания 24.Х.!973,Ч. Кл. С 03с 3!06 раауу,i."„ñè,:иный наыитет
Сааета Мнниатраа СССР
flo денни изабретеннй и атнрытий
УДК 666.112.8: 666.247. .1 (088.8) Автор изобретения
В. Ф. Лясин
Заявитель
СТЕКЛО, П О ГЛ О 1ЦА1О 1Ц Е Е УЛЬТРАФИОЛЕТОВЫЕ Л УЧ И
Предмет изобретения
510з
А1203
1-нзОз
Cs O
Се Оз
93 — 98
0,1 — 1,5
0,5 — 3
1 — 2
0,1 — 0,5.
Изобретение относится ix составам стекол, применяемых в светотехн ике и лазерной технике.
Извес Hoop. стекло, поглощающее ультрафиолето вые лучи на основе SiO с добавками
А1зОз и Ен Оз, обладает слабыми люминесцентньгми и соляриза ционными свойствами, что ограя ич и вает его применение в лазерных и других устройствах.
С целью обеспечения лю ми несце нтных и соляризационных свойств стекло дополнительно содержит Cs>0 и СезОз при следующем соотношении компонентов, вес. %:
SiO — 93 — 98
А1зОз — 0,1 — 1 5
ЕнзОз — 0,5 — 3
CsgO — 1 — 2
Ce O> — 0,1 — 0,5.
Стекло получают путем обработчики,кварцевой круак и смесью водных раст воров солей ев ропия, алюминия, цезия и церия, дооавления во диого расIlBopа аммиака до образования гидр атов элементов, которые адсорбируются,на зернах кварца.
Леги рован ную кварцевую кру пку сушат и прокаливают при 600 — 800 С до полного разложения гид роокисей перечисленных элементов, затем плавят в газовой псчи при 1850—
1900 С в сильноокислительной атмосфере.
Введение в состав стекла окиси алюминия способствует лучшему ус воению е вропия и оолее равномерному распределению его в массе стекла. Окись цезия стимулирует люминесцентные, а окись церия улучшает соляри10 зационные свойспва,стекла, Стекло, поглощающее ультрафиолетовые
15 лучи, на основе SiO с добавками А1,0, и
ЕнзОз, отличаюшееся тем, что, с целью ооеспечения люминесце нтных и соля ратзац ионных свойств, оно дополнительно содержит Cs>0 и
Се Оз при следующем соотношении компонен20 тов,,вес. %:
