Стекло, поглощающее ультрафиолетовые лучи
Иллюстрации
Показать всеРеферат

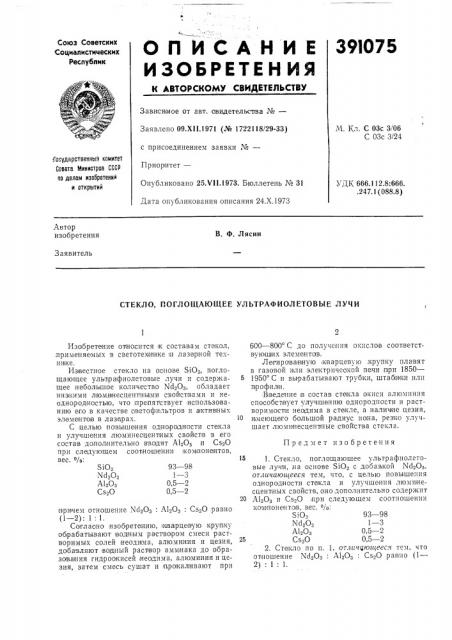

О П И С А Н И Е 39l075
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социал истимеских
Республик
Зав.исимое от авт. авидетельс пва №вЂ”
Заявлено 09.XII.1971 (№ 1722118/29-33) с присоединением заявки №вЂ”
М. Е,л. С 03с 3/06
С 03с 3/24.Гасударственный комитет
Совета Министров СССР ао делам изобретений и открытий
Приоритет—
Опубликовано 25.Ч11.1973. Бюллетень № 31
Дата опубликования описания 24.Х.1973
Ь ДЬ, 666.112.8:666. .247.1 (088.8) Автор изобретения
В. Ф. Лясин
Заявитель
СТЕ1хЛО, ПОГЛОЩАЮЩЕЕ УЛЬТРАФИОЛЕТОВЫЕ ЛУЧИ
Предмет изобретения
93 — 98
1 — 3
0,5 — 2
0,5 — 2
810, Nd,О, А1303
Cs3O
Изобретение относится IK составам cTBKoë, применяемых в светотех н ике я лазерной техничке.
Известное сте кло на основе Si03, поглощающее ульт ра фиолето вые лучи и содержащее небольшое количество Nd 03, ооладает низп<ими люминесцентными свойствами и неоднородно стью, что препятствует использованию его .в качестве светофильтров и а ктив ных элемент oiB в лазерах.
С целью по выше ния oglHoipoigiHocTH стекла и улучшеаяия люминесцентных свойств в его состав дополнительно вводят А1303 и Cs20 при следующем,соотношении компонентов, вес. %: при чем отношение Nd>03 . А1303 . .Сз30 равно (1 — 2): 1: 1.
Согласно изобретению, аава рце вую крупку обрабатывают водяным раствором смеси растворимых солей неоди ма, алюминия и цезия, добавляют во д<ный раствор аммиака до образованиия гидроокисей,неодима, алюминия и цезия, затем смесь сушат и прокалявают при
600 — 800 С до получсагня окислoiB cоответствх ю щ их элементов.
Легирова н ную кварцевую аарупку плавят в газовой или элесктричеакой печи,п ри 1850—
1950 С и вырабатывают трубки, штабики илн п рофил и.
В ведение в состав стекла окиси алюминия способствует улучшению однородности и растворимо стя неодима в стекле, а налич ие цезия, И имеющего большой радиус но на, резко улучшает люми несцен"пные свойства стекла.
1. Стекло, поглощающее ультрафиоле Товые лучи, на основе SiO, с добавкой Nd303, отличающееся тем, что, с целью повышения однородности cTBIKла и улучшения люми несцентных свойств, оно дополнительно содержит
20 А1еО, и Cs:O,при следующем соотношении ком поне нто в, вес. о/о.
5102 93 — 98
Кd,03 1 — 3
А120, 0,5 — 2
25 Cs20 0,5 — 2
2. Стекло по п. 1, отличающееся тем, что отношение Хд 03: А1,0,; Cs 0 .равно (1—
2):1:1.
