Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

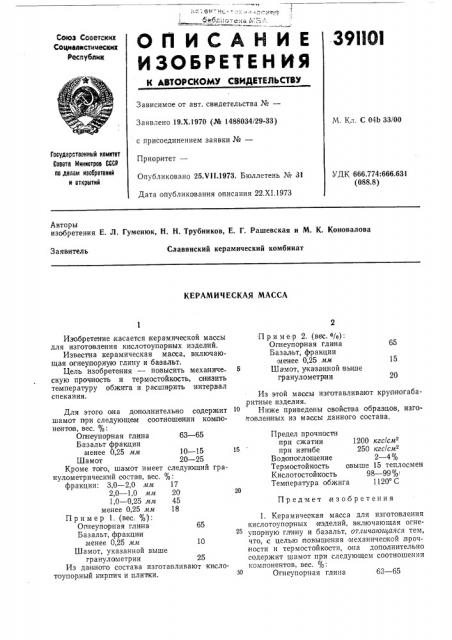

ОП ИСАНИЕ 39ПО!

ИЗОБРЕТЕН Ия

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

СОюз СФВВтскигт

Социалистических

Респубаин

Зависимое от авт. свидетельства №вЂ”

Заявлено 19.Х.1970 (№ 1488034/29-33) с присоединением заявки №вЂ”

Приор|итет—

Опубликовано 25.Ч11,1973. Бюллетень № 31

Дата опубликования описания 22.XI.1973

М. Кл. С 04Ь 33/00

Государствеииый комитет

Совета Мииистров CCGP по делам изобретеиий и открытий

УДК 666.774:666.631 (088.8) Авторы изобретения Е. Д. Гуменюк, Н. H. Трубников, Е. Г. Рашевская и М. К. Коновалова

Славянский керамический комбинат

Заявитель

КЕРАМИЧЕСКАЯ МАССА

П р и м е.р 2. (вес. о/о):

Опнеупоряая глина

Базальт, фракции менее 0,25 мм

5 Шамот, указанной выше гранулометрии

15

Предел прочности при сжатии 1200 кгс/см при изгибе 250 кгс/см

Водопоглощение 2 — 4%

Термостойкость свыше 15 теплосмен

Кислотостойкость 98 — 99%

Температура обжига 1120 С

20

Предмет изобретения

Изобретение касается керамической массы для изготовления кислотоупорных изделий.

Известна керамическая масса, включающая огнеупор,ную глину и базальт.

Цель изобретения — повысить механиче скую прочность и термостойкость, снизить температуру обжига и расширить интервал спекания.

Для этого она дополнительно содержит шамот при следующем соотношении компоненчкв, вес. %:

Опнеупорная глина 63 — 65

Базальт фракции ,менее 0,25 мм 10 — 15

Шамот 20 — 25

Кроме таго, шамот имеет следующий гранулометрический состав, вес. %: фракции: 3,0 — 2,0 мм 17

2,0 — 1,0 мм 20

1,0 — 0,25 мм 45 менее 0,25 мм 18

Пример 1. (вес. % ):

Огнеупорная глина 65

Базальт, фракци|и ,менее 0,25 мм 10

Шамот, указанной выше гранулометрии 25

Из да нного состава изготавливают кислотоупорный кирпич и плитки.

Из этой массы изготавливают крупногабаритные изделия.

Ниже приведены свойства образцов, изгогговлеяных из массы данного состава, 1. Керамическая масса для изготовления кислотоупорных изделий, включающая огнеупорную глину и базальт, от гичающаяся тем, что, с целью повышения механической прочности и термостойкости, она дополнительно содержит шамот при следующем соотношении компонентов, вес. %:

Огнеупорная глина 63 — 65

391101 следующий гранулометрический состав, вес. %:

Составитель Е. Ширяева

Техред Л. Богданова

Редактор С. Ежкова

Корректоры Н. Аук и М. Лейзерман.Заказ 618/2023 Изд. № 860 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Базальт фракции менее 0,25 мм 10 — 15

Шамот 20 — 25

2. Масса iso л, 1, отличающаяся тем, что, с целью снижения температуры обжига,и 5 расширения интервала спекания, шамот имеет фракции: 3,0 — 2,0 мм

2,0 в 1,0 мм

1,0 — 0,25 мм менее 0,25 мм

17

18.
