Теплоизоляционная масса

Теплоизоляционная масса

Иллюстрации

Показать все

Реферат

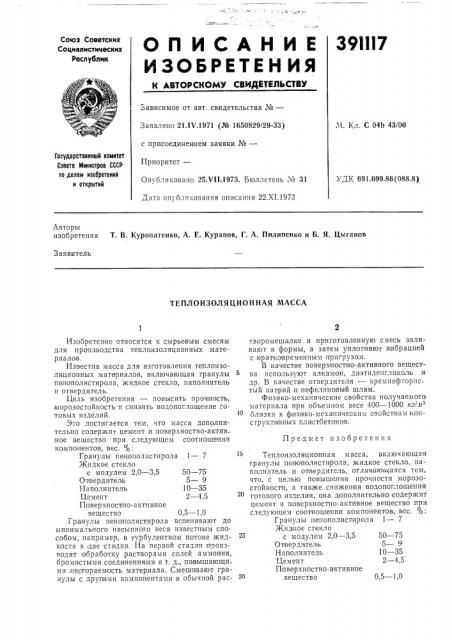

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

39Ш7

Зависимое от авт, свидетельства №вЂ”

Заявлено 21.1Ъ .1971 (№ 1650829/29-33) с присоединен нем заявки №вЂ”

Приоритет—

Опубликовано 25Л !1.1973. Бюллетень ¹ 31

Дата опубликования описания 22.XI.1973

М. Кл. С 04Ь 43/00

Государственный комитет

Совета Министров СССРпо делам изооретений и открытий

УДК 691.699.86(088.8) Авторы изобретения Т. В. Куропатенко, А. Е. Курапов, Г. А. Пилипенко и Б. Я, Цыганов

Заявитель

ТЕПЛОИЗОЛЯЦИОННАЯ МАССА,Предмет изобретения

0,5 в 1,0

Изобретение относится к сырьевым смесям для производства теплоизоляционных материалов.

Известна масса для изготовления теплоизоляционных материалов, включающая гранулы пвнополистирола, жидкое стекло, наполнитель и отвердитель.

Цель изобретения — повысить прочность, морозостойкость и снизить водопоглощение готовых изделий.

Это достигается тем, что масса дополнительно содержит цемент и поверхностно-актив

Ное вещество при следующем соотношении компоненто в, вес. %:

Гранулы пенополистирола 1 в 7

Жидкое стекло с модулем 2,0 — 3,5 50 — 75

Отвердитель 5 — 9

Наполнитель 10 — 35

Цеме|нт 2 — 4,5

Поверхностно-активное вещество 0,5 в 1,0

Гранулы пенополистирола вспенивают до минимального насыпного веса известным способом, например, в турбулентном потоке жидкости в +Be стадии. На первой стадии производят обработку растворами солей аммония, бромистыми соединениями и т. д., повышающи ми,несгораемость материала. Смешивают гранулы с друпими компонентами в обычной растворомешалке и приготовленную смесь заливают в формы, а затем уплотняют вибрацией с,крап<овременным пригрузом.

В качестве поверхностно-активного вещества используют алкамон, диэтилепгли коль и др. В качестве отвердителя — кремнефторис тый натрий.и Heôåëèíîâûé шлам.

Физико-механические свойства получаемого материала при объемном весе 400 — 1000 кг/,к близки к физико-механическим свойствам конструктивных пластбетонов.

Теплоизоляционная масса, включающая гранулы пенополистирола, жидкое стекло, паполнитель и отвердитель, отличающаяся тем, что, с целью повышения прочности морозостойкости, а также снижения водопоглощения готового изделия, она дополнительно содержит цемент и поверхностно-активное вещество при следующем соотношении компонентов, вес. %:

Гранулы пенополистирола 1 в 7 жидкое стекло с модулем 2,0 — 3,5 50 — 75

Отвердитель 5 — 9

Наполнитель 10 — 35

Цемент 2 — 4,5

Поверхностно-активное зо вещество
