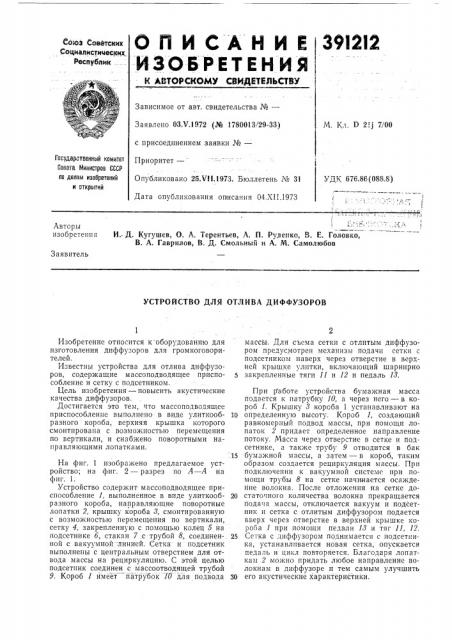

Реферат



С вз (.оветских

Социалистических

Республик ..

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗХ.1972 (№ 1780013!29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 04.XII.1973

М, Кл. l3 211 7/ОО

Государственный комитет

Совета Министров СССР па делам ивооретений и открытий

УДК 676.86(088.8) Авторы изобретения

И..Д. Кугушев, О, A. Терентьев, А, П. Руденко, В. Е. Головко, В. А. Гаврилов, В. Д, Смольный и А. М. Самолюбов

Заявитель

УСТРОЙСТВО ДЛЯ ОТЛИВА ДИФФУЗОРОВ

Изобретение относится к оборудованию для изготовления диффузоров для громкоговорителей.

Известны устройства для отлива диффузоров, содержащие массоподводящее приспособление и сетку с подсетником.

Цель изобретения — повысить акустические качества диффузоров.

Достигается это тем, что массоподводящее приспособление выполнено в виде улиткообразного короба, верхняя крышка которого смонтирована с возможностью перемещения по вертикали, и снабжено поворотными направляющими лопатками.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство содержит массоподводящее приспособление 1, выполненное в виде улиткообразного короба, направляющие поворотные лопатки 2, крышку короба 8, смонтированную с возможностью перемещения по вертикали, сетку 4, закрепленную с помощью колец 5 на подсетнике б, стакан 7 с трубой 8, соединенной с вакуумной линией. Сетка и подсетник выполнены с центральным отверстием для отвода массы на рециркуляцию. С этой целью подсетник соединен с массоотводящей трубой

9. Короб 1 имеет патруоок 1д для подвода массы, Для съема сетки с отлитым диффузором предусмотрен механизм подачи сетки с подсетником наверх через отверстие в верхней крышке улитки, включающий шарнирно

5 закрепленные тяги 11 и 12 и педаль 18.

При работе устройства бумажная масса подается к патрубку 10, а через него — в короо 1. Крышку 8 короба 1 устанавливают на

1О определенную высоту. Короб 1, создающий равномерный подвод массы, при помощи лопаток 2 придает определенное направление потоку. Масса через отверстие в сетке и подсетнике, а также трубу 9 отводится в бак

15 бумажной массы, а затем — в короб, таким образом создается рециркуляция массы, При подключении к вакуумной системе при помощи трубы 8 на сетке начинается осаждение волокна. После отложения на сетке до20 статочного количества волокна прекращается подача массы, отключается вакуум и подсетник и сетка с отлитым диффузором подается вверх через отверстие в верхней крышке короба 1 при помощи педали 18 и тяг 11, 12.

25 Сетка с диффузором поднимается с подсетпика, устанавливается новая сетка, опускается педаль и цикл повторяется. Благодаря лопаткам 2 можно придать любое направление волокнам в диффузоре и тем самым улучшить

30 его акустические характеристики, 391212

Предмет изобретения моиг 7

Фиг. 2

Составитель Ю. Кляпин

Техред Л. Богданова

Редактор С. Ежкова

Корректор Л. Орлова

Заказ 3219 16 Изд. ¹ 820 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для отлива диффузоров, содержащее массо подводящее приспособление и сетку с подсетником, отличающееся тем, что, с целью повышения акустических качеств диффузоров, массоподводящее приспособление выполнено в виде улиткообразного короба, верхняя крышка которого смонтирована с возможностью перемещения по вертикали, и снабжено поворотными направляющими лопатками.
