391289

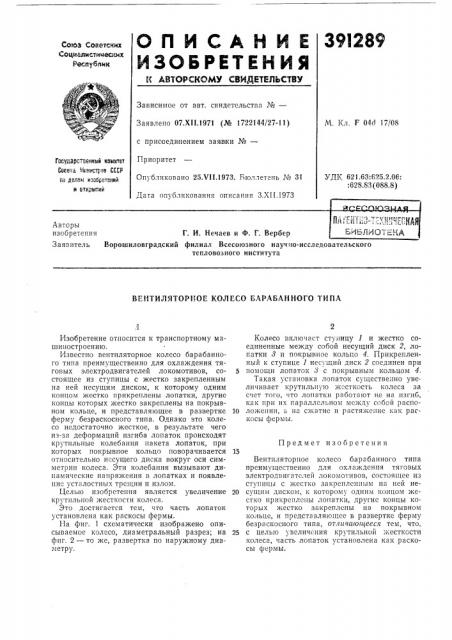

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Союз Советских
Сощиалистим8сиих
Республик
Зависимое от авт. свидетельства ¹â€”
Заявлено 07.XII.1971 (№ 1722144/27-11) с присоединением заявки. №вЂ”
Приоритет
Опубликовано 25.VII.1973. Бюллетень № 31
Дата опубликования описания З.XII.1973
М. Кл. F 04г1 17/08
Гасударс; еенный каымет
Саее1я Мнннстрее ССР ае делам неебретенкй и аткаыткй
УДК 621.63:625.2.06
:628.83 (088.8) Авторы изобретения
Г. И. Нечаев и Ф. Г. Вербер
Заявитель Ворошиловградский филиал Всесоюзного научно-исследовательского тепловозного института
ВЕНТИЛЯТОРНОЕ КОЛЕСО БАРАБАННОГО ТИПА
Предмет изобретения
Изобретение относится к транспортному машиностроению.
Известно вентиляторное колесо барабанного типа преимущественно для охлаждения тяговых электродвигателей локомотивов, состоящее из ступицы с жестко закрепленным на ней несущим диском, к которому одним концом жестко прикреплены лопатки, другие концы которых жестко закреплены на покрывном кольце, и представляющее в развертке ферму безраскосного типа. Однако это колесо недостаточно жесткое, в результате чего из-за деформаций изгиба лопаток происходят крутильные колебания пакета лопаток, при которых покрывное кольцо поворачивается относительно несущего диска вокруг оси симметрии колеса. Эти колебания вызывают динамические напряжения в лопатках и появление усталостных трещин и излом.
Целью изобретения является увеличение крутильной жесткости колеса.
Это достигается тем, что часть лопаток установлена как раскосы фермы.
На фиг. 1 схематически изображено описываемое колесо, диаметральный разрез; на фиг. 2 — то же, развертка по наружному диаметру.
Колесо включает ступицу 1 и жестко соединенные между собой несущий диск 2, лопатки 8 и покрывное кольцо 4. Прикрепленный к ступице 1 несущий диск 2 соединен при
5 помощи лопаток 8 с покрывным кольцом 4.
Такая установка лопаток существенно увеличивает крутильную жесткость колеса за счет того, что лопатки работают не на изгиС, как при их параллельном между собой распо10 ложении, я ня сжатие и растяжение кяк рас косы фермы.
Вентиляторное колесо барабанного типа преимущественно для охлаждения тяговых электродвигателей локомотивов, состоящее из ступицы с жестко закрепленным на НсН не20 сущим диском, к которому одним концом жестко прикреплены лопатки, другие концы которых жестко зякреплсны ня покрывном кольце, и представляющее в развертке ферму безраскосного типа, отличающееся тем, что.
25 с целью увеличения крутильной жесткости колеса, часть лопаток установлена как раскосы рермы.
391289
Составитель Г. Нечаев
Редактор 3. Твердохлебова Техред Л. Богданова Корректор Н. Стельмах
Заказ 3211/12 Изд. М 841 Тираж 678 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4(5
Типография, пр. Сапунова, 2
