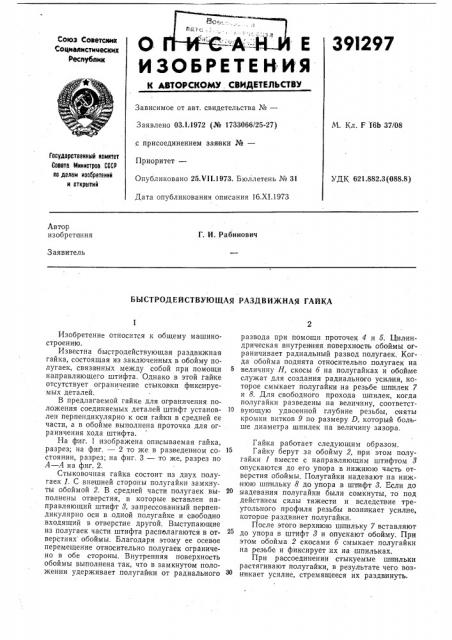

Реферат



«Ы

ИЗОБРЕТЕ Н ИЯ

39I297

Союз Советское

Социалнстимеских

Ресвублик

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.1.1972 (№ 1733066/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 16.XI.1973

М. Кл F 16b 37/08

Государственный номнтет

Совета Министров СССР оо делам изобретений и открытий

УДК 621.882.3(088.8) Автор изобретения

Г. И. Рабинович

Заявитель

БЫСТРОДЕЙСТВУЮЩАЯ РАЗДВИЖНАЯ ГАЙКА

Изобретение относится к общему машиностроению.

Известна быстродействующая раздвижная гайка, состоящая из заключенных в обойму полугаек, связанных между собой при помощи направляющего штифта. Однако в этой гайке отсутствует ограничение стыковки фиксируемых деталей.

В предлагаемой гайке для ограничения положения соединяемых деталей штифт установлен перпендикулярно к оси гайки в средней ее части, а в обойме выполнена проточка для ограничения хода штифта.

На фиг. 1 изображена описываемая гайка, разрез; на фиг. — 2 то же в разведенном состоянии, разрез; на фиг. 3 — то же, разрез по

А — А на фнг. 2.

Стыковочная гайка состоит из двух полугаек 1. С внешней стороны полугайки замкнуты обоймой 2. В средней части полугаек выполнены отверстия, в которые вставлен направляющий штифт 8, запрессованный перпендикулярно оси в .одной полугайке и свобод но входящий в отверстие другой. Выступающие из полугаек части штифта располагаются в отверстиях обоймы. Благодаря этому ее осевое перемещение относительно полугаек ограничено в обе стороны. Внутренняя поверхность обоймы выполнена так, что в замкнутом положении удерживает полугайки от радиального развода при помощи проточек 4 и 5. Цилиндрическая внутренняя поверхность обоймы ограничивает радиальный развод полугаек. Когда обойма поднята относительно полугаек на величину Н, скосы б на полугайках и обойме служат для создания радиального усилия, которое смыкает полугайки на резьбе шпилек 7 и 8. Для свободного прохода шпилек, когда полугайки разведены на величину, соответст1О вующую удвоенной глубине резьбы, сняты кромки витков 9 по размеру D, который больше диаметра шпилек на величину зазора.

Гайка работает следующим образом.

15 Гайку берут за обойму 2, при этом полугайки 1 вместе с направляющим штифтом 8 опускаются до его упора в нижнюю часть отверстия обоймы. Полугайки надевают на нижнюю шпильку 8 до упора в штифт 8. Если до

2О надевания полугайки были сомкнуты, то под действ нем силы тяжести и вследствие треугольного профиля резьбы возникает усилие, которое раздвинет полугайки.

После этого верхнюю шпильку 7 вставляют до упора в штифт 8 и опускают обойму. При этом обойма 2 скосами б смыкает полугайки на резьбе и фиксирует их на шпильках.

При рассоединении стыкуемые шпильки растягивают полугайки, в результате чего возникает усилие, стремящееся их раздвинуть.

391297

2 1 У

A-A

Составитель В. Холодкова

Редактор Н. Джарагетти Техред Л. Богданова Корректоры В. Федулова и Н. Угакина

Заказ. 617/1992 Изд. № 863 Тираж 826 Подписное

IIHHHIIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская,наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Шпильки могут быть разъединены после снятия нагрузки подъемом обоймы 2 вверх.

Предмет изобретения

Быстродействующая раздвижная гайка, состоящая из заключенных в обойму полугаек, связанных между собой при помощи направ-. ляющего штифта, отличающаяся тем, что, с целью ограничения положения соединяемых деталей, штифт установлен перпендикулярно к оси гайки в средней ее части, а в обойме выполнено отверстие.
