Иоеоо,,-.;,,-,, @{втек ; {-!

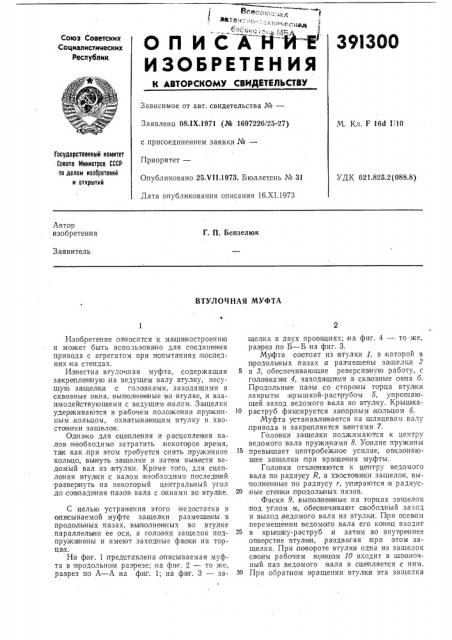

И С АН И-Е/

Союз Советских

Социалистических

Республик

39l3GG

О П

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 08.1Х.1971 (№ 1697226/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.VII.1973. Бюллетень ¹ 31

Дата опубликования описания 16.XI.1973

М. Кл. F 16d I/10

Государственный комитет

Совета Министров СССРпо делам изобретений и открытий

УДК 621.825.2(088.8) Автор изобретения

Г. П. Бензелюк

Заявитель

ВТУЛОЧНАЯ МУФТА

Изобретение от{носится к машиностроению и может быть использовано для соединен{ия привода с агрегатом при ис{пытаниях последних на стендах.

Из{вестна втулочная муфта, содержащая закрепленную iHa ведущем валу втулку, несущую 3 а щелки с голо{вк а м и, заходящими в сквозные окна, выполне{н ные во втулке, и взаи{модей ствуюш ими с ведущим валом. За щелки удер{живаются в рабочем положении пру{жилиным,кольцом, охватыва ю щим втулку и хвостовики за:щелок.

Одна{ко для оцепления и расцеплен ия валов необходимо затратить некоторое;время, та{к как при этом требуется снять пружинное колыцо, вы{нуть за щелки и затем BblBBcòH ведомый вал из втулки. Кроме того, для сцепления втул ки с валом {нес{бходиио последний ра звер нуть на некоторый центральный угол до сов{падения пазов вала с окнами Во втулгке.

С целью устранения это го недостатка в описываемой муфте защелки размещены в продолыных пазах, вьсполнен ных во втулке параллелыно ее оси, а головки защелок подпружи нены и имеют заходные фа{с ки на торца х.

На фи г. 1 зтред ставлена описываемая муфта в продольно м раз{резе; на фиг. 2 — то же, разрез по А — А на фиг. 1; на фиг. 3 — защелка в двух проекциях; {на фиг. 4 — то же, разрез по Б — Б на фиг. 3.

Муфта состоит из втулки 1, в иоторой в продольных .пазах а размещены защелки 2

5 и 8, обеспечивающие реверсивную работу, с головкам и 4, заходяши{ми,B сквозные окна б.

Продольные пазы со стороны торца втулки закрыты IKpbIIIIKQH-раструбом 5, у прolllающей заход ведомого вала во втулку. Крыцзка{о раструб фиксируется за порным {Ko;Ibllом 6.

Муфта устанавливается на шлицевом валу ,привода и закрепляется винтами 7.

Головки за щелки поджимаются к центру ведомого вала пружинами 8. Усилие пружины

15 превышает центробежное усилие, от{клоняющее затцелки {при вращении муфты.

Головки отклоняются к центру ведомого вала по радиусу R, а хвосто{ви1ки зашелок, выполненные по радиусу r, упираются в радиус20 ные стенки продольных пазов.

Фальки 9, выполненные на торцах зашелок под углом а, обеснечивают свободный заход и выход, ведомого вала из втулки. П ри осевом перемещении ведомого вала его ко нец входит в к рьнш{ку-раструб,и,затем во внут{реннее опверстие втулк{и, ра здвигая при этом защелки. При повороте втулки одна из зашелок своим рабочим концом 10 входит в шпоночный паз ведомого вала и сцепляется с ним.

30 При обратном вращении втулки эта защелка

-391300 ъМ

Предмет изобретения

Фиг 1

Б- Б

Фт г 2

Фиг 4Фиг. 3

Составитель И. Антипова

Редактор И. Джарагетти Техред Л. Богданова Корректоры Е. Михеева и Н. Стельмах

Заказ 617/1992 Изд. № 863 Тираж 826 Подписное,.ЦНИИПИ Государственного койитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» затылвной, cxoiIIIeHmoH частью 11 скользит по кромке паза, выходя из зацепления, а .другая за щелка входит в паз и сЦепляется с валом.

Втулочная муфта, содериащая закреплен.ную на ведущем валу втулку, несущую защелку с головка ми, заходящими в сквозные окна, выполненные во втулке, и взаимодействующими с ведущим валом, отличающаяся тем, что, с целью IIQBbIIIIBHIHH окорости сцепления и расцепления валов без предварительного их взаимного углового центрирования, защелки размеще|ны в продольных пазах, выполненных во втулке параллельно ее оси, а головки защелок подлружинены и имеют заходные фаски на торца,х.
