39 3

I II

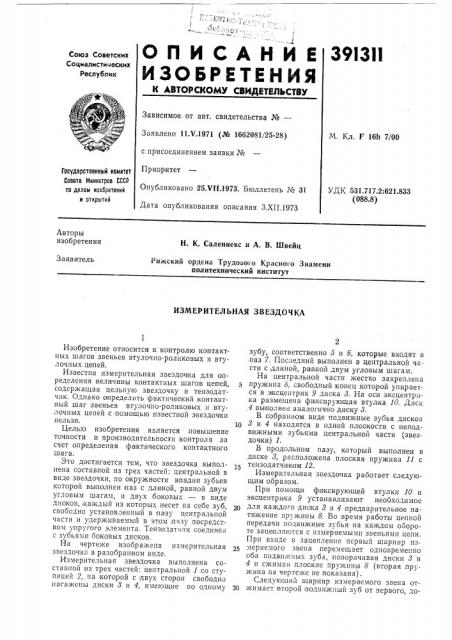

ОП И САНИ Е

ИЗОЬЕЕТИНИЯ

Союз Советских

С04ивлистическнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое. от авт. свидетельства №вЂ”

Заявлено 11.Ч.1971 (№ 1662081/25-28) с присоединением заявки №

Приоритет

Опубликовано 25.ЧИ.1973. Бюллетень № 31

Дата опубликования описания З.XII.1973

М. Кл. F 16h 7!00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 531.717.2:621.833 (088.8) Авторы изобретения

Н. К. Салениекс и А. В. Швейц

Заявитель

Рижский ордена Трудового Красного Знамени политехнический институт

ИЗМЕРИТЕЛЬНАЯ ЗВЕЗДОЧКА

Изобретение относится к контролю контактных шагов звеньев втулочно-роликовых и втулочных цепей.

Известна измерительная звездочка для OIIределения величины контактных шагов цепей, содержащая цельную звездочку и тензодатчик. Однако определить фактический:контактный шаг звеньев втулочно-роликовых 1l втулочных цепей с помощью известной звездочки нельзя.

Целью изобретения является повышение точности и производительности контроля за счет определения фактического контактно го шага.

Это достигается тем, что звездочка выполнена составной из трех частей: центральной в виде звездочки, по окружности впадин зубьев которой выполнен паз с длиной, равной двум угловым шагам, и двух боковых — в виде дисков,,каждый из которых несет на себе зуб, свободно установленный в пазу центральной части и удерживаемый в этом пазу посредством у пругого элемента. Тензодатчик соедине с зубьями боковых дисков.

На чертеже изображена измерительная звездочка в разобранном виде.

Измерительная звездочка выполнена составной из трех частей: центральной 1 со ступицей 2, па которой с двух сторон свободно пасажсны диски 8 и 4, имеющие по одному зубу, соответственно б и б, которые входят в паз 7. Последний выполнен в центральной части с длиной, равной двум угловым шагам.

На центральной части жестко закреплена пружина 8, свободный консц которой упирается в эксцептрик 9 диска 8. На оси эксцентрика размещена фиксирующая втулка 10. Диск ,4 выполнен аналогично диску 8.

В собранном виде подвижные зубья дисков

8 и 4 находятся в одной плоскости с неподвижными зубьями центральной части (звездочки) 1.

В продольном пазу, который выполнен в диске 8, расположена плоская пружина 11 с тензодатчиком 12.

Измерительная звездочка работает следующим образом.

При помощи фиксирующей втулки 10 и эксцентрика 9 устанавливают необходимое для каждого диака 8 и 4,предварительное натяжение пружины 8, Во время работы цепной передачи подвижные зубья на каждом ооороте зацепляются с измеряемыми звеньями цепи.

При входе в зацепление первьш шарнир измеряемого звена перемещает одновременно оба подвижных зуба, поворачивая диски 8 и

4 и сжимая плоские пружины 8 (вторая пружина па чертеже не показана).

Следующий шарнир измеряемого звена от30 жимает второй подвижный зуб от первого, до391311

Предмет изобретения

Составитель В. Погорелов

Текред Т. Миронова

Редактор Л. Пародная

Корректоры: О. Кудинова и T. Гревцова

Заказ 3118111 Изд. № 809 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 полнительно поворачивая один пз дисков относительно другого. Относительный поворот дисков изгибает плоскую пру>кину 11 с тензодатчиком 12. При полном заходе измеряемого звена в зацепление, т. е. в момент, когда следующий за измеряемым звеном шарнир входит в зацепление с соответствующим зубом основной звездочки, относительный поворот дисков достигает максимума и однозначно определяет величину фактического контактного шага измеряемого звена, ТЕ К ка к оба шарнира размещаются у основания подвижных зубьев, Этому .положению соответствует максимальное значение сигнала тензодатчика, которое определяется при помощи измерительной аппаратуры.

Измерительная звездочка для определения величины контактных шагов звеньев втулочно5 роликовых и втулочных цепей, содержащая тспзодатчик, отличаюи1аяся тем, что, с целью повышения точности и производительности контроля, она вы полнена составной из трех частей: центральной в виде звездочки, по ок10 ружности впадин зубьев,которой выполнен

-!аз с длиной, равной двум угловым шагам, и двух боковых — в виде дисков, каждый из которых несет на себе один зуб, свободно установлеHíûé в пазу центральнои части и удер15 живаемый в этом пазу посредством упругого элемента, а тензодатчик соединен с зубьями боковых дисков.
