Патент ссср 391312

Патент ссср 391312

Иллюстрации

Показать все

Реферат

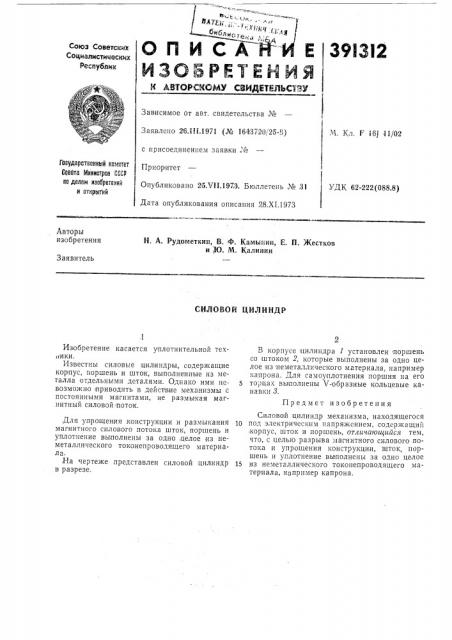

описА Ме

КЗОБРЕТЕН ИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

39I3I2

Союз СоветскихСоциалистицеских

Республик

Зависимое от авт, свидетельства №

Заявлено 26.111.197! (¹ 1643720, 25-8) М. Кл. F 16j 11/02 с присоединением заявки №

Приоритет

Опубликовано 25,"П1,1973. Бюллетень №,31

Дата опубликования описания 28.XI.1973

УДК 62-222.(088.8) Авторы изобретения

Н. А. Рудометкин, В. Ф. Камынин, Е, П. Жестков и,Ю. М, Калинин

Заявитель

СИЛОВОЙ ЦИЛИНДР

В корпусе цилиндра 1 установлен поршень со штоком 2, которые выполнены за одно целое из неметаллического материала, например капрона. Для самоуплотнения поршня íà его торцах выполнены V-образные кольцевые канавки 8.

Изобретение касается уплотнительной тех.гики.

Известны силовые цилиндры, содержащие корпус, поршень и шток, выполненные из металла отдельными деталями. Однако ими невозможно приводить в действие механизмы с постоянными магнитами, не размыкая магнитный силовой поток.

Силовой цилиндр механизма, находящегося

10 под электрическим напряжением, содержащий ,корпус, шток и поршень, отличающийся тем, что, с целью разрыва магнитного силового потока и упрощения конструкции, шток, поршень и уплотнение выполнены за одно целое

15 из неметаллического токонепроводящего материала, например капрона.,Для упрощения .конструкции и размыкания магнитного силового потока шток, поршень и уплотнение выполнены за одно .целое из неметаллического токонепроводящего материала. ,На чертеже представлен силовой цилиндр в разрезе.

Государственный комитет

Совета Министров СССР по делам изооретеннй и OTKpbll èé

Предмет изобретения

39И12

Составитель Ю. Кибиткин

Техред Е. Борисова

Редактор Т. Шагова

Корректор С. Сатагулова

Типография, пр. Сапунова, 2

Заказ 3208/12 Изд. № 842 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
