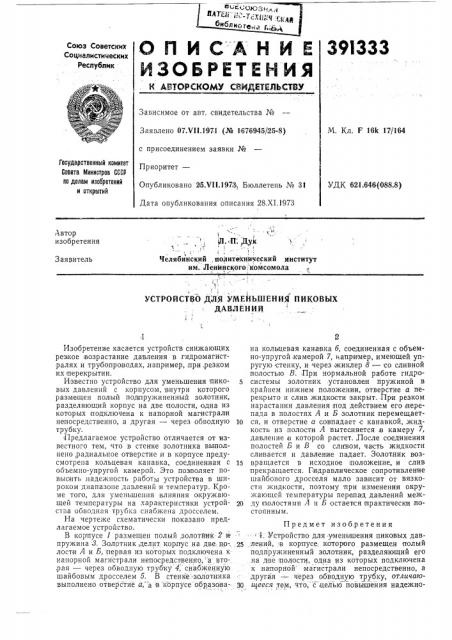

ОПИСАНИЕ ЗИЗЗЗ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

M. Кл. F 161(17/1 64

Заявлено 07.VII.1971 (¹ 1676945 25-8) с присоединением заявки №

Приоритет—

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 28.XI.1973

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 621.646(088.8) . Й

Л. =П;,Дук

1

Челябииский,политехнический институт им.. Ленййского,"комсомола

Автор изобретения

Заявитель

l

УСТРОЙСТВО ДЛЯ УМЕНЬШЕНИЯ ПИКОВЫХ

ДАВЛЕНИЙ

Изобретение касается устройств снижающих резкое возрастание давления в,гидромагистралях и трубопроводах,,например,.при,резком их перекрытии.

Известно устройство для уменьшения пико- 5 вых давлений с корпусом, внутри которого размещен полый под пружиненный золотник, разделяющий корпус на две 1полости, одна из которых подключена к напорной магистрали непосредственно, а другая — через обводную lo трубку.

Предлагаемое устройство отличается от известно-о тем, что в стенке золотника выполнено,радиальное отверстие и в корпусе предусмотрена кольцевая канавка, соединенная с 15

ooüåìttî-упругой камерой. Это позволяет повысить надежность работы устройства в широком диапазоне давлений и температур. Кроме того, для уменьшения влияния окружающей температуры на характеристики устрой- 20 счва обводная трубка снабжена дросселем.

На чертеже схематически показано предлагаемое устройство.

B корпусе I размещен полый,золотник-2 и пружина 8. Золотник делит корпус на две по-,. 25 лости А и Б, первая из которых подключена кнапорной магистрали непосредственнО,:а вто,рая — через обводную трубку 4; снабженную шайбовым дросселем б. В стенке .золотника выполнено отверстие а, а в корпусе образова-- 3o на кольцевая канавка б, соединенная с объемно-упругой камерой 7, например, имеющей упругую стенку, и через жиклер 8 — со сливной полостью В. При нормальной работе гидросистемы золотник .установлен пружиной в крайнем нижнем положении, отверстие а перекрыто и слив жидкости закрыт. При резком нарастании давления под действием его перепада в полостях А и Б золотник перемещается, и отверстие а совпадает с канавкой, жидкость из полости А вытесняется ia камеру 7, давление в которой растет,,После соединения полостей Б и В со сливом, часть жидкости сливается и давление падает. Золотник возвращается в исходное положение, и слив прекращается. Гидравлическое сопротивление шай бового дросселя мало зависит от вязкости жидкости, поэтому при изменении окру>кающсй температуры перепад давлений между полостями А и Б остается практически постоянным.

Предмет изобретения 1. Устройство для уменьшения пиковых давлений, в корпусе: которого размещен полый подпружиненный золотник, разделяющий его на две полости, одна из которых подключена к напорной магистрали непосредственно, а другая —. через обводную трубку, отличаюи1ееся,тем, что, с целью повьешейия надежно391333

Составитель Г. Саввотеев

Техред Е. Борисова

Редактор Т. рагова

Корректор А. Васильева

Заказ 3208/18 Изд. № 842 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и Открытий

Москва, Ж-35, Раушская наб., д; 4/5

Типография, пр. Сапунова, 2

3 сти работы устройства, в стенке золотника вы полнено радиальное отверстие, верхняя отсечная кромка которого совпадает с:основанием кольцевой канавки, образованной в корпусе, сообщающейся с объемной упругой камерой.

2. Устройство mo п. 1, отличающееся тем, что, с целью уменьшения, влияния окружающей температуры на его характеристики, обводная трубка снабжена дросселем.
