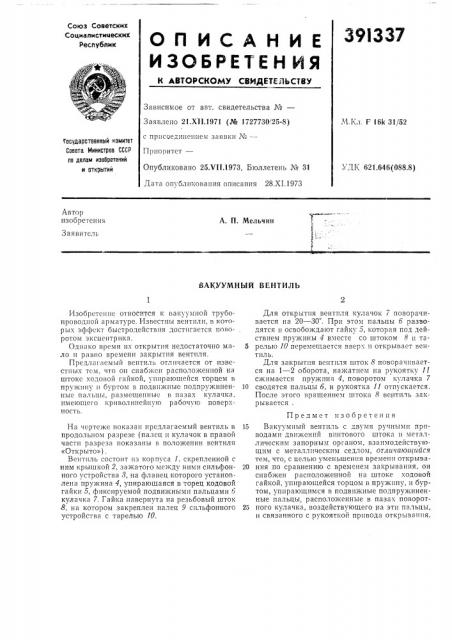

Союз Советских

Социалистических

Республик

onpcpHиE

ИЗОБРЕТЕН gg

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 21,Х11.1971 (№ 1727730!25-8) М.Кл. Г 16k 31,/52 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет—

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 28.XI.1973

УДК 621.646(088.8) Автор изобретения

А. П. Мельчин

Заявитель

ВАКУУМНЫЙ ВЕНТИЛЬ

Изобретение относится к вакуумной трубопроводной арматуре. Известны вентили, в которых эффект быстродействия достигается поворотом эксцентрика.

Однако время Нх открытия недостаточно мало и равно времени закрытия вентиля.

Предлагаемый вентиль отличается от извеcTIII Ix Tc, ITo o(I снабжен расположеHIIQH Н3 штоке ходовой гайкой, упирающейся торцем в пру>кину и буртом в подвижные подпружиненные пальцы, размещенные в пазах кулачка, имеющего криволинейную рабочую поверхность.

На чертеже показан предлагаемый вентиль в продольном разрезе (палец и кулачок в правой части разреза показаны в положении вентиля

«Открыто») .

Вентиль состоит из корпуса 1, скрепленной с ним крышкой 2, зажатого между ними сильфонного устройства >, на фланец которого установлена пру>кина 4, упирающаяся в торец кодовой гайки 5, фиксируемой подвижными пальцами б кулачка 7. Гайка навернута на резьбовый шток

8, на котором закреплен палец 9 сильфонного устройства с тарелью 10.

Для открытия вентиля кулачок 7 поворачивается на 20 — 30 . При этом пальцы б разводятся и освобождают гайку 5, которая под действием пружины 4 вместе со штоком 8 и та5 релью 10 перемещается вверх и открывает вентиль.

Для закрытия вентиля шток 8 поворачивается на 1 — 2 оборота, нажатием на рукоятку 11 сжимается пружина 4, поворотом кулачка 7

10 сводятся пальцы б, и рукоятка 11 отпускается.

После этого вращением штока 8 венти. Ib закрывается .

Предмет изобретения

15 Вакуумный вентиль с двумя ручными приводамп движений винтового штока и металлическим запорным органом, взаимодействующим с металлическим седлом, отличающийся тем, что, с целью уменьшения времени открыва20 ния по сравнению с временем закрывания, он снабжен расположенной на штоке ходовой гайкой, упирающейся торцом в пружину, и буртом, упирающимся в подвижные подпружиненные пальцы, расположенные в пазаi поворот25 ного кулачка, воздействующего на этп пальцы„ и связанного с рукояткои привода открывания.

391337

Составитель В. Цукерник

Техред T. Миронова

Редактор T. Шагова

Корректор Л. Царькова

Мытищинская типография

Заказ 2831 . Изд. Ха 847 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и откр6!тнй

Москва, 5Ê-35, Раушская наб., д. 4/5
