Реферат

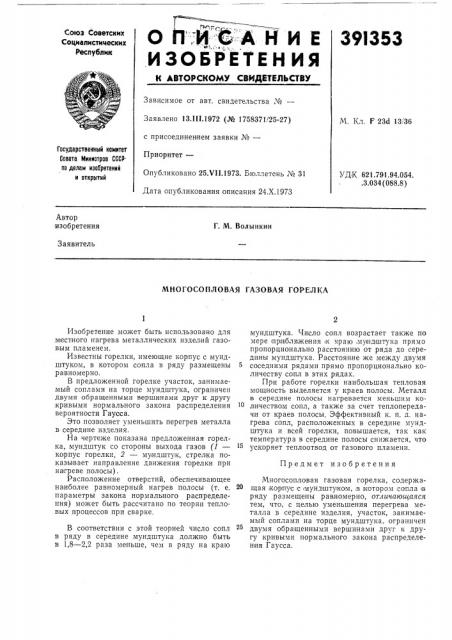

Союз Советских

С04ивлистических

Республик

О,ИСАЙИt

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

39I353

Зависимое от авт. свидетельства %в

Заявлено 13.И1.1972 (№ 1758371/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.V11.1973. Бюллетень ¹ 31

Дата опубликования описания 24.Х.1973

М. 1 л. F 236 1336

Гасударственный комитет

Совета Министров СССРоо делам изобретений и открытий

УД К 621.791.94.054. .3.034 (088.8) Автор изобретения

Г. М. Волынкин

Заявитель

МНОГОСОПЛОВАЯ ГАЗОВАЯ ГОРЕЛ KA

Изобретение может быть использовано для местного нагрева металлических изделий газовым пламенем.

Известны горелки, имеющие корпус с мундштуком, в котором сопла в ряду размещены равномерно.

В предложенной горелке участок, занимаемый соплами на торце мундштука, ограничен двумя обращенными вершинами друг к другу кривыми нормального закона распределения вероятности Гаусса.

Это позволяет уменьшить перегрев металла в середине изделия.

На чертеже показана предложенная горелка, мундштук со стороны выхода газов (1— корпус горелки, 2 — му ндштук, стрелка показывает направление движения горелки при нагреве полосы) .

Расположение отверстий, обеспечивающее наиболее равномерный нагрев полосы (т. е. параметры закона нормального распределения) может быть рассчитано по теории тепловых процессов при сварке.

В соответствии с этой теорией число сопл в ряду в середине мундштука должно быть в 1,8 — 2,2 раза меньше, чем в ряду на краю мундштука. Число сопл возрастает также по мере при ближе ния а« .«раю лу ндштука прямо пропорционально расстоянию от ряда до середины мундштука. Расстояние же между двумя

5 соседними рядами прямо пропорционально количеству сопл в этих рядах.

При работе горелки наибольшая тепловая мощность выделяется у краев полосы. Металл в середине полосы нагревается меньшим количеством сопл, а также за счет теплопередачи от краев полосы. Эффективный к. п. д. нагрева сопл, расположенных в середине мундштука и всей горелки, повышается, так как температура в середине полосы снижается, что ускоряет теплоотвод от газового пламени.

Предмет изобретения

Многосопловая газовая горелка, содер:кащая ко|рпус с мундштуком,:в котором .сопла в ряду размещены равномерно, отличающаяся тем, что, с целью уменьшения перегрева металла в середине изделия, участок, занимаемый соплами на торце мундштука, ограничен двумя обращенными вершинами друг к другу кривыми нормального закона распределения Гаусса.

Редактор T. Шагова

Составитель М. Новик

Техред Т. Миронова

Корректоры А. Дзесова и М. Николаев;.

Заказ 610/2016 Изд. № 865 Тираж 602 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
