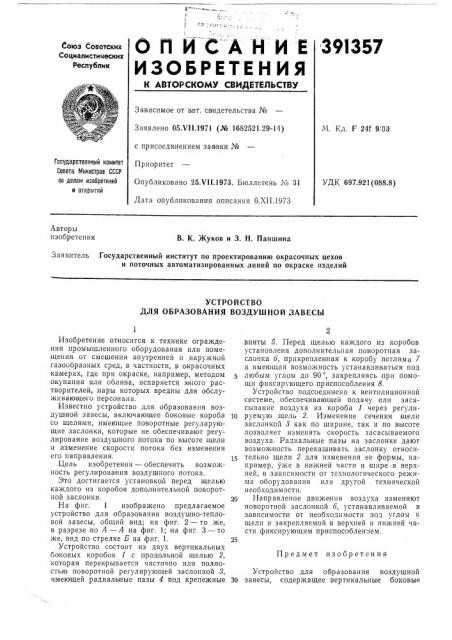

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт, св идетельства №

Заявлено 05.VII, 1971 (№ 1682521, 29-11) с присоединением заявки №

Приоритет

Опубликовано 25Х11.1973. Бюллетень ¹ 31

Дата опубликования описания 6.XII.1973

М. Кл. F 24f 9 00

Гасударственный комитет

Совета Министров СССР аа делам изобретений и открытий

УДК 697.921(088.8) Авторы изобретения

В. К. Жуков и 3. Н. Паншина

Заявитель Государственный институт по проектированию окрасочных цехов и поточных автоматизированных линий по окраске изделий

УСТРОЙСТВО

ДЛЯ ОБРАЗОВАНИЯ ВОЗДУШНОЙ ЗАВЕСЫ

Предмет изобретения

Изобретение относится к технике ограждения промышленного оборудования или помещения от смешения внутренней и наружной газообразных сред, в частности, в окрасочных камерах, где при окраске, например, методом окунания или облива, испаряется много растворителей, пары которых вредны для обслуживающего персонала.

Известно устройство для образования воздушной завесы, включающее боковые короба со щелями, имеющие поворотные регулирующие заслонки, которые не обеспечивают регулирование воздушного потока по высоте щели и изменение скорости потока без изменения его направления.

Цель изобретения — обеспечить возможность регулирования воздушного потока.

Это достигается установкой перед щелью каждого из коробов дополнительной поворотной заслонки.

На фиг. 1 изображено предлагаемое устройство для образования воздушно-тепловой завесы, общий,вид; на фиг. 2 — то же, в разрезе по А — А на фиг. 1; на фиг. 3 — то же, вид по стрелке Б на фиг. 1.

Устройство состоит из двух вертикальных боковых коробок 1 с продольной щелью 2, которая перекрывается частично или полностью поворотной регулирующей заслонкой 8, имеющей радиальные пазы 4 под крепежные винты 5. Перед щелью каждого из коробов установлена дополнительная поворотная заслонка б, прикрепленная к коробу петлями 7 и имеющая возможность устанавливаться под любым углом до 90, закрепляясь при помощи фиксирующего приспособления 8.

Устройство подсоединено к вентиляционной системе, обеспечивающей подачу или засасывание воздуха из короба 1 через регули10 руемую щель 2. Изменение сечения щели заслонкой 3 как по ширине, так и по высоте позволяет изменять скорость засасываемого воздуха. Радиальные пазы на заслонке дают возможность перекашивать заслонку относительно щели 2 для изменения ее формы, например, уже в нижней части и шире в верхней, в зависимости от технологического режима оборудования или другой технической необходимости.

20 Направление движения воздуха изменяют поворотной заслонкой б, устанавливаемой в зависимости от необходимости под углом к щели и закрепляемой в верхней и нижней части фиксирующим приспособлением.

Устройство для образования воздушной

30 завесы, содержащее вертикальные боковые

391357 7сспупление а3ука

А-A

Составитель Л. Старосельская

Техред Т, Ускова Корректоры: В. Жолудева и Н. Стельмах

Редактор О. Стенина

Подписное

Заказ 3120/5 Изд. № 833 Тираж 678

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 короба со щелями, имеющие поворотные регулирующие заслонки, отличающееся тем, что, с целью обеспечения возможности peryПсстуалениа дюж ы юг, Z лирования воздушного потока, перед щелью каждого из коробов установлена дополнительная поворотная заслонка.
