Реферат



39l4I2

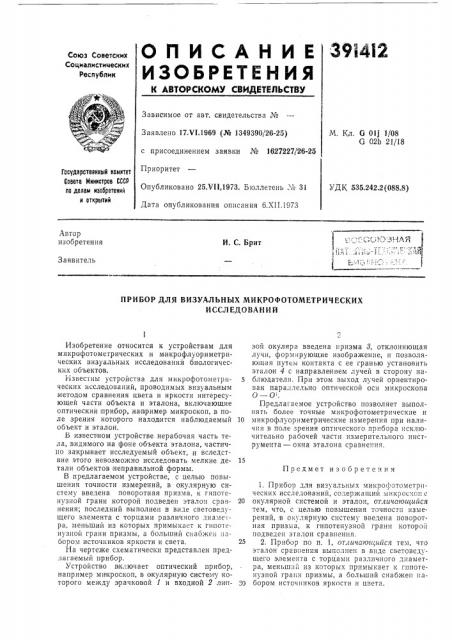

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01j 1/08

G 02Ь 2!/18

Заявлено 17.VI.1969 (№ 1349390/26-25) с присоединением заявки № 1627227/26-25

Приоритет

Опубликовано 25.Vll.1973. Бюллетень ¹ 31

Дата опубликования описания 6,XII.1973

Гасударственный камнтет

Сааета Министрав СССР па делам изобретений н аткрытий

УДК 535.242.2 (088.8) Автор изобретения

И. С. Брит

Заявитель

ПРИБОР ДЛЯ ВИЗУАЛЬНЫХ МИКРОФОТОМЕТРИЧЕСКИХ

ИССЛЕДОВАНИЙ

Предмет изобретения

Изобретение относится к устройствам для микрофотометрических и микрофлуориметрических визуальных исследований биологических объектов.

Известны pcTpOHcTB3 /JIB микрофотометри- 5 ческих исследований, проводимых визуальным методом сравнения цвета и яркости интересующей части объекта и эталона, включающие оптическии:прибор, например микроскоп, в поле зрения которого находится наблюдаемый 10 объект и эталон.

В известном устройстве нерабочая часть тела, видимого на фоне объекта эталона, частично закрывает исследуемый объект, и вследствие этого невозможно исследовать мелкие де- 15 тали объектов неправильной формы.

В предлагаемом устройстве, с целью повышения точности измерений, в окулярную систему введена поворотная призма, к гипотенузной грани которой подведен эталон срав- 20 нения; последний выполнен B виде световедущего элемента с торцами различного диаметра, меньший из которых примыкает к гипотенузной грани призмы, а больший снабжен наоором источников яркости и света. 25

На чертеже схематически представлен предлагаемый прибор.

Устройство в|ключает оптический прибор, например микроскоп, в окулярную систему которого между з рачковой 1 и входной 2 лин- 30 зой окуляра введена призма 8, отклоняющая лучи, формирующие изображение, и позволяющая путем контакта с ее гранью установить эталон 4 с направлением лучей в сторону наблюдателя. При этом выход лучей ориентирован параллельно оптической оси микроскопа

Π— Π.

Предлагаемое устройство позволяет выполнять более точные микрофотометрические и микрофлуориметрические измерения при наличии в поле зрения оптического прибора исключительно рабочей части измерительного инструмента — оюна эталона сравнения.

1, Прибор для визуальных микрофотометрнческих исследований, содержащий микроскоп с окулярной системой и эталон, отличающийся тем, что, с целью повышения точностгг измерений, в окулярную систему введена поворотная призма, к гипотенузной грани которой подведен эталон сравнения.

2. Прибор по п. 1, отличаюцийся тем, что эталон сравнения выполнен в виде световедущего элемента с торцами различного диаметра, меньший из которых примыкает к гнпотенузной грани призмы, а больший снабжен набором источников яркости и цвета.

391412 Составитель Л. Гойхман

Техред 3. Тараненко

Редактор А. Батыгин

Корректор О. Усова

Типография, пр. Сапунова, 2

Заказ 3201/2 Изд. № 810 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
