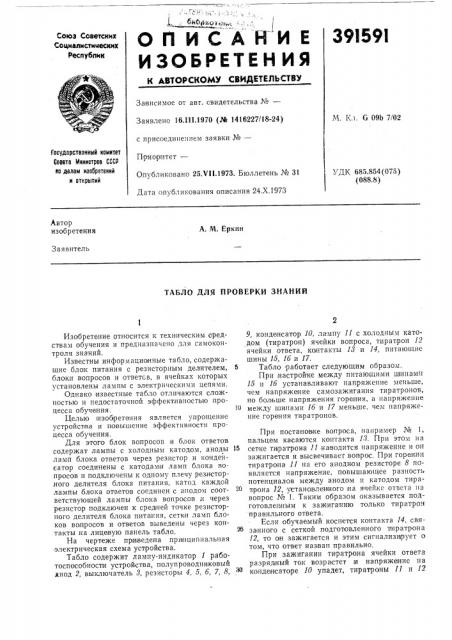

39I591

ОП ИСАЯ И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 16 111.1970 (J4 1416227/18-24) N. 11л. G 09b 7/02 с присоединением заявки №вЂ”

Государственный намитет

Совета Министров СССР на делам изобретений и открытий

Прио ритет—

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 24.Х.1973

УДК 685.854(075) (088.8) Автор изобретения

А. М. Еркин

Заявитель

ТАБЛО ДЛЯ ПРОВЕРКИ ЗНАНИИ

Изобретение относится к техническим с редствам обучения и предназначено для самоконтроля знаний.

Известны информационные табло, содержащие блок питания с резисторным делителем, блоки вопросов и ответсв, в ячейках которых установлены лампы с электрическими цепями.

Однако известные табло отличаются сложностью и недостаточной эффективностью процесса обучения.

Целью изобретения является упрощение устройства и п овышение эффективности процесса обучения.

Для этого блок вопросов и блок ответов содержат лампы с холодным катодом, аноды ламп блока ответов через резистор и конденсатор соединены с катодами ламп блока вопросов и подключены к одному плечу резисторного делителя блока питания, катод каждой лампы бл ока ответов соединен с анодом сооТветствующей лампы блока вопросов н через резистор подключен к средней точке резисторного делителя блока питания, сетки ламп блоков вопросом и ответов выведены через контакты .на лицевую панель табло.

На чертеже пр иведена принципиальная

:электрическая схема успройства, Табло содержит лампу-индикатор 1 ра6отоспособности устройства, полупроводниковый диод 2, выключатель 8, резисторы 4, 5, 6, 7, 8, 9, конденсатор 10, лампу 11 с холодным катодом (тиратрон) ячейки вопроса, тиратрон 12 ячейки ответа, контакты 18 и 14, питающие шины 15, 16 и 17.

5 Табло работает следующим образом.

При,настройке между питающими псинами

15 и 16 устанавливают напряжение меньше, чем напряжение самозажигания тиратронов, Но больше напряжения горения, а напряжение между шинами 16 и 17 меньше, чем напряжение горения тиратронов.

При постановке вопроса, например № 1, пальцем касаются контакта 18. При этом на

15 сетке ти ратроиа 11 наводится напряжение и он зажигается и высвечивает вопрос. При горении тиратрона 11 на его анодном резисторе 8 появляется напряжение, повышающее разность потенциалов между анодом и катодом тират рона 12, установлен ного на ячейке ответа па вопрос № 1. Таким образом оказывается подготовленным к зажиганию только тиратрон правильного ответа.

Если обучаемый коснется контакта 14, связанного с сеткой подготювленного виратрон а

12, то ан зажигается и этим сигнализирует о том, что ответ назван правильно.

При зажигании тиратрона ячейки ответа разрядный ток возрастет и напряжение на

3О конденсаторе 10 упадет, тиратроны 11 и 12

391591

Предмет изобретения

1ра 1а, У

Составитель В. Гончаров

Редактор А. Зиньковскнй Техред А, Камышникова Корректоры Л. Орлова и Л. Царькова

Заказ 609/2021 Изд. ¹ 861 Тира>к 467 Подписное

ЦНИИПИ Государственного комитета Сонета Мшгистров СССР по делана изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Тнп. Харьк. фил. пред. «Патент» погаснут и поставленный 1вопрос,снимется.

Табло готово к следующему вопросу.

Если обучаемый не знает ответа, то ан может найти его, перебирая контакты ответов, или снять вопрос нажатием выключателя 8.

Табло для проверки знаний, содержащее блок питания с резисторным делителем, блок вопросов и блок ответов, отличающееся тем, что, с целью упрощения устройства и повыщения эффективности процесса обучения, блок во просов IH блэк ответов содержит лам пы с холодным катодом, аноды ламп блока ответов через резистор и конденсатор соединены с катодами ламп блока вопросов и подключены к одному плечу резисторного делителя блока питания, катод каждой лампы блока ответов соединен с анодом соответствующей лампы блока вопросов и через резистор подключены к средней точке резисторного делителя блока питания, сетки ламп олоков вопросов и ответов выведены через контакты на лицевую панель табло.
