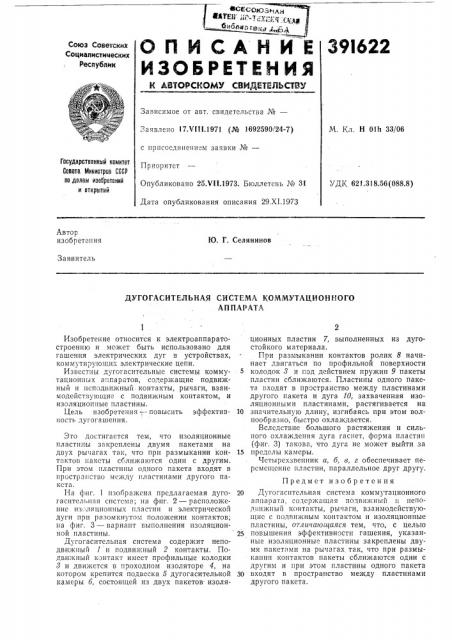

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

За явлено 17.VI I I.1971 (№ 1692590/24-7) М. Кл. Н 010 33/06 с присоединением заявки №вЂ”

Гасударственный камитет

Савета Иинистрав СССР ва делам изааретений и открытий

Приоритет

Опубликовано 25.VII.1973. Бюллетень № 31

Дата опубликования описания 29.XI.1973

УДК 621,318.56 (088.8) Автор изобретения

Ю. Г. Селянинов

Заявитель

ДУГОГАСИТЕЛЬНАЯ CHCTEMA КОММУТАЦБОН НОГО

A 11 IIAPATA

Изобретение относится к электроаппаратостроению и может быть использовано для гашения электрических дуг в устройствах, коммутирующих электрические цепи.

Известны дугогасительные системы коммутационных аппаратов, содер>кащие подвижный и нсподви>кный контакты, рычаги, взаимодействующие с подвижным контактом, и изоляционные пластины.

Цель изобретенич —, повысить эффективность дугогашения.

Это достигается тем, что изоляционные пластины закрсплсны двумя пакетами на двух рычагах так, что при размыкании контактов паксты сближаются один с другим.

При этом пластины одного пакета входят в пространство между пластинами другого пакета.

На фиг. 1 изображена предлагаемая дугогаситсльпая система; а фиг. 2 — расположсIIHc пз. ляцпонпых пластин и электрической дуги при разомкнутом положении контактов; на фиг. 3 — вариант выполнения изоляционной пластины.

Дугогаситсльная система содержит неподвижпый 1 и подви>кный 2 контакты. Подвижный контакт имеет профильные колодки

8 и движется в проходном изоляторе 4, на котором крепится подвеска б дугогасительной камеры б, состоящей из двух пакетов- изоляционных пластин 7, выполненных из дугостойкого материала.

При размыкании контактов ролик 8 начинает двигаться по профильной поверхности

5 колодок 8 и год действием пружин 9 пакеты пластин сближаются. Пластины одного пакета входят в пространство между пластинами другого пакета и дуга 10, захваченная изоляционными пластинами, растягивается на

10 значительную длину, изгибаясь при этом волнообразно, быстро охлаждается.

Вследствие большого растяжения и сильного охлаждения дуга гаснет, форма пластин (фиг. 3) такова, что дуга нс может выйти за

15 пределы камеры.

Чстырехзвепник а, б, в, г обеспечивает персмсщсние пластин, параллельное друг другу.

Предмет изобретения

20 Дугогасптсльняя система коммутационного аппарата, содср>кащая подвп>кпый и неподвижный контакты, рычаги, взаимодействующие с подви>кным контактом п изоляционные пластины, отличаю цаяся тем, что, с целью

25 повышенич эффективности гашения, указанные изоляционные пластины закреплены двумя пакетами на рычагах так, что при размыкании контактов пакеты сближаются один с другим и при этом пластины одного пакета

З0 входят в пространство между пластинами другого пакета.
