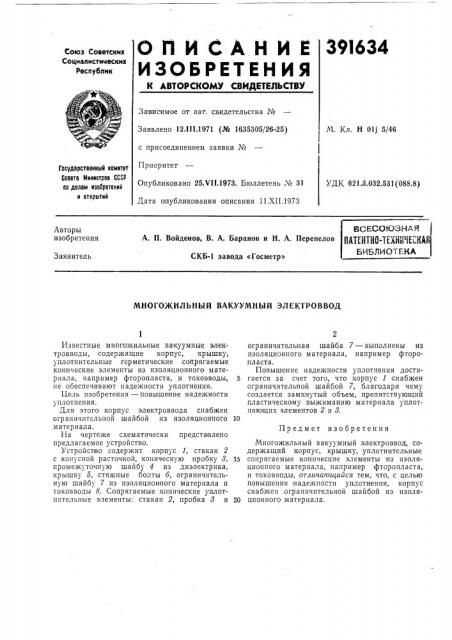

ОПИЕаНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

39I634

Союз Советских

Социалистимеских

Реслублик

Зависимое от авт. свидетельства №

Заявлено 12 111.1971 (№ 1635305/26;25) с присоединением заявки №

Приоритет

Опубликовано 25.Ч11.1973. Бюллетень № 31

Дата опубликования описания 11.XII.1973

М. Кл. Н Olj 5/46

Гасударственный комитет

Совета Министров СССР по делам нзооретений и открытий

УДК 621.3.032.531(088.8) Авторы изобретения

А. П. Войденов, В. А. Баранов н Н. А. Перепелов

СКБ-1 завода «Госметр»

Заявитель

МНОГОЖИЛЬНЫЙ ВАКУУМНЫЙ ЭЛЕКТРОВВОД

Известные многожильные вакуумные электровводы, содержащие корпус, крышку, у плотнительные герметические сопрягаемые конические элементы из изоляционного материала, например фторопласта, и токовводы, 5 е обеспечивают надежности уплотнения.

Цель изобретения — повышение надежности уплотнения.

Для этого корпус электроввода снабжен ограничительной шайбой из изоляционного 10 материала.

На чертеже схематически представлено предлагаемое устройство.

Устройство содержит корпус 1, стакан 2 с конусной расточкой, коническую пробку 8, 1s промежуточную шайбу 4 из .диэлектрика, крышку 5, стяжные болты б, ограничительную шайбу 7 из изоляционного материала и токовводы 8. Сопрягаемые конические уплотнптельные элементы: стакан 2, пробка 8 и 20 ограничительная шайба 7 — выполнены из изоляционного материала, например фторопласта.

Повышение надежности уплотнения достигается за счет того, что корпус 1 снабжен ограничительной шайбой 7, благодаря чему создается замкнутый объем, препятствующий пластическому выжиманию материала уплот яющих элементов 2 и 8.

Предмет изобретения

Многожильный вакуумный электроввод, содержащий корпус, крышку, уплотнительные сопрягаемые конические элементы из изоляционного материала, например фторопласта, и токовводы, отличающийся тем, что, с целью повышения .надежности уплотнения, корпус снабжен ограничительной шайбой из изоляционного материала, Редактор А. Батыгин
