Реферат

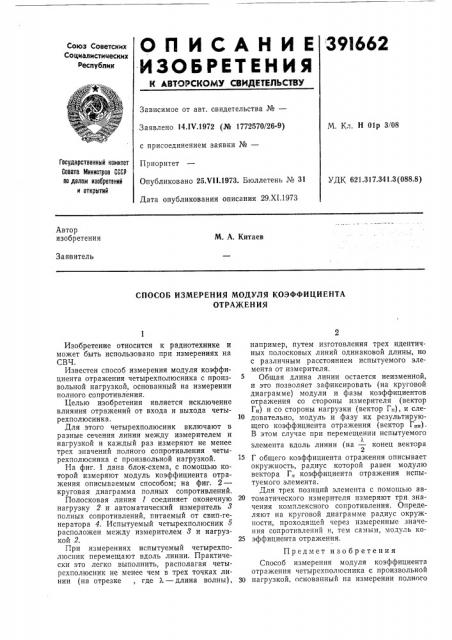

О П И С А Н И Е 39l662

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕПЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 14ЛЧ.1972 (№ 1772570/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 25.Ч1!.1973. Бюллетень № 31

Дата опубликования описания 29,XI.1973

М. Кл. H Olp 3/08

Государственный комитет

Совета Министров СССР по делам ивооретений и открытий

УДК 621.317.341.3 (088.8) Автор изобретения

М. А. Китаев

Заявитель

СПОСОБ ИЗМЕРЕНИЯ МОДУЛЯ КОЭФФИЦИЕНТА

ОТРАЖЕН ИЯ

Изобретение относится к радиотехнике и может быть использовано при измерениях на

СВЧ.

Известен способ измерения модуля коэффициента отражения четырехполюсника с произвольной нагрузкой, основанный на измерении полного сопротивления.

Целью изобретения является исключение влияния отражений от входа и выхода четырехполюсника, Для этого четырехполюсник включают в разные сечения линии между измерителем и нагрузкой и каждый раз измеряют не менее трех значений полного сопротивления четырехполюсника с произвольной нагрузкой.

На фиг. 1 дана блок-схема, с помощью которой измеряют модуль коэффициента отражения описываемым способом; на фиг. 2— круговая диаграмма полных сопротивлений.

Полосковая линия 1 соединяет оконечную нагрузку 2 и автоматический измеритель 8 полных сопротивлений, питаемый от свип-генератора 4. Испытуемый четырехполюсник G расположен между измерителем 8 и нагрузкой 2.

При измерениях испытуемый четырехполюсник перемещают вдоль линии. Практически это легко выполнить, располагая четырехполюсник не менее чем в трех точках линии (на отрезке, где Х вЂ” длина волны), например, путем изготовления трех идентичных полосковых линий одинаковой длины, но с различным расстоянием испытуемого элемента от измерителя.

Общая длина линии остается неизменной, и это позволяет зафиксировать (на круговой диаграмме) модули и фазы коэффициентов отражения со стороны измерителя (вектор

Г ) и со стороны нагрузки (вектор Г ), и сле10 довательно, модуль и фазу их результирующего коэффициента отражения (вектор Г„).

В этом случае при перемещении испытуемого

Х элемента вдоль линии (на — конец вектора

Г общего коэффициента отражения описывает окружность, радиус которой равен модулю вектора Г„коэффициента отражения испытуемого элемента.

Для трех позиций элемента с помощью ав20 томатического измерителя измеряют три значения комплексного сопротивления. Определяют на круговой диаграмме радиус окружности, проходящей через измеренные значения сопротивлений и, тем самым, модуль ко25 эффициента отражения.

Предмет изобретения

Способ измерения модуля коэффициента отражения четырехполюсника с произвольной

30 нагрузкой, основанный на измерении полного

391662

Ф

° ° euj pj s<

Составитель Л. Слащнннна

Текред 3. Тараненко Корректор Л. Царькова

Редактор T. Иванова

Заказ 3123/12 Изд. № 822 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 сопротивления, отличающийся тем, что, с целью исключения влияния отражений от входа и выхода четырехполюсника, последний включают в разные сечения линии между измери. телем и нагрузкой и каждый раз измеряют не менее трех значений полного сопротивления четырехполюсника с произвольной нагрузкой.
