Патент ссср 391758
Иллюстрации
Реферат

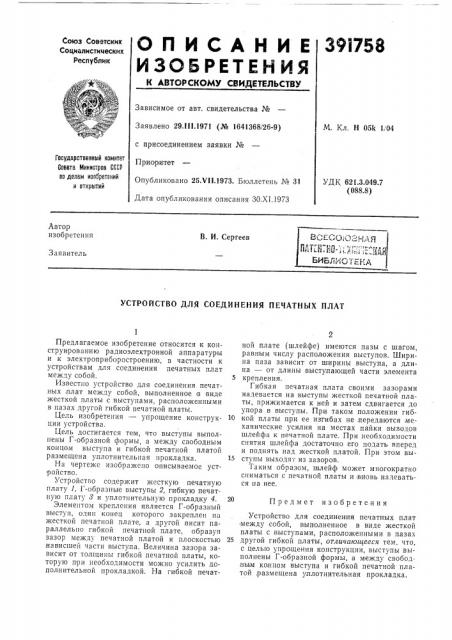

ОПИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 054 1 04
Заявлено 29.I!!.1971 (№ 1641368!26-9) с присоединением заявки №
П р иор итет
Опубликовано 25.VII.1973. Бюллетень № 31
Дата опубликования описания ЗО.XI.1973
Государственный комитет
Совета Министров СССР по делам изооретений и открытий
УДК 621.3.049.7 (088.8) Автор изобретения
В. И. Сергеев
Заявитель
УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПЕЧАТНЫХ ПЛАТ ной плате (шлейфе) имеются пазы с шагом, равным числу расположения выступов. Ширина паза зависит от ширины выступа, а длина — от длины выступающей части элемента
5 крепления.
Гибкая печатная плата своими зазорами надевается на выступы жесткой печатной платы, прижимается к ней и затем сдвигается до упора в выступы. При таком положении гиб10 кой платы при ее изгибах не,передаются механические усилия на местах пайки выводов шлейфа к печатной плате. При необходимости снятия шлейфа достаточно его подать вперед и поднять над жесткой платой. При этом вы15 ступы выходят из зазоров.
Таким образом, шлейф может многократно сниматься с печатной платы и вновь надеваться на нее.
Устройство для соединения печатных плат между собой, выполненное в виде жесткой платы с выступами, расположенными в пазах
25 другой гибкой платы, отличающееся тем, что, с целью упрощения конструкции, выступы выполнены Г-образной формы, а между свободным концом выступа и гибкой печатной платой,размещена уплотнительная прокладка, Предлагаемое изобретение относится к конструированию радиоэлектронной аппаратуры и к электроприборостроению, в частности к устройствам для соединения печатных плат между собой.
Известпо устройство для соединения печатных,плат между собой, выполненное в виде жесткой платы с выступами, расположенными в пазах другой гибкой печатной платы.
Цель изобретения — упрощение конструкции устройства.
Цель достигается тем, что выступы выполнены Г-образной формы, а между свободным концом выступа и гибкой печатной платой размещена уплотнительная прокладка.
На чертеже изображено описываемое устройство.
Устройство содержит жесткую печатную плату 1, Г-образные выступы 2, гибкую печатную плату 8 и уплотпительную прокладку 4.
Элементом крепления является Г-образный выступ, один конец которого закреплен на жесткой печатной плате, а другой висит параллельно гибкой печатной плате, образуя зазор между печатной платой и плоскостью .нависшей части выступа. Величина зазора зависит от толщины гибкой печатной платы, которую при необходимости можно усилить дополнительной прокладкой. На гибкой печатПредмет изобретения
391758
Составитель Э. Гилинская
Техред T. Миронова Корректор Л. Новожилова
Редактор 3. Твердохлебова
Типография, пр. Сапунова, 2
Заказ 3117/15 Изд. Ме 812 Тираж 755 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
