Реферат



1. ПЛОСКОДОВОДОЧНЫЙ СТАНОК по авт.св. W 294718, о т л и ч а ю^ щ и и с я тем, что, с целью более полной разгрузки кассет путем изменения числа оборотов верхнего доводочного диска, между верхним доводочным диском и центральным колесом введен механизм изменения числа оборотов верхнего доводочного диска.2. Станок по п. 1, отличающийся тем, что механизм изменения числа оборотов выполнен в виде жестко связанной с валом главного привода крестовины, имеющей |подвижную кинематическую связь с верхним доводочным диском через сателлиты.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .РЕСПУБЛИК

А (e) а

5C51) В 24 B 37 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 294718 (21) 1492911/25-08 (22) 17.11.70 (46) 30.06.83. Вюл. Р 24 (72) М.M. Хасанов,. В.Г. Недоспасов, В.A. Пешков, П.Н. Орлов и A.A. Савелова (53) 621.923.74(088.8) (54)(57) 1. ПЛОСКОДОВОДОЧНЫЙ СТАНОК по авт.св. 9 294718, о т л и ч а юшийся тем, что, с целью более полной разгрузки кассет путем изменения числа оборотов верхнего доводочного диска, между верхним доводочным дискОм и центральным колесом введен механизм изменения числа оборотов верхнего доводочного диска.

2. Станок по и. 1, о т л и ч аю шийся тем, что механизм изменения числа оборотов выполнен в виде жестко связанной с валом главного привода крестовины, имеющей подвижную кинематическую связь с верхним доводочным диском через сателлиты.

391797

Корректор И.Ватрушкина

Техред М, Гер гель

Редактор N.Kóçíåöîâà

Тираж 795 Подписное

ВН?1ИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6693/4

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

По основному авт.св. Р 294718 известен плоскодоводочный станок, в котором нижний доводочный диск неподвижен, а верхний доводочный диск и кассета с обрабатываемыми деталями получают вращательные движения.

Цель изобретения — обеспечить более полную разгрузку кассет. путем изменения числа оборотов верхнего до . водочного диска.

Для этого в предлагаемом плоскодоводочном станке между верхним доводочным диском и центральным колесом введен механизм изменения числа оборотов верхнего доводочного диска.

Кроме того, механизм изменения числа оборотов выполнен в виде жест" ко связанной с валом главного привода крестовины, имеющей подвижную кинематическую связь с верхним доводочным диском через сателлиты.

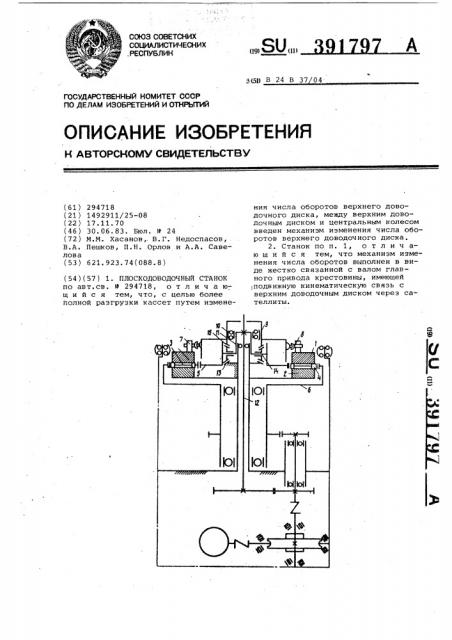

На чертеже изображена схема предлагаемого станка.

Между верхним доводочным 1 и нижним доводочным 2 дисками расположена кассета 3 c,îáðàáàòûâàåìûìè деталями 4. Кассета входит в зацепление с зубьями центральной 5 и наружной

6 шестерен планетарного механизма.

Верхний доводочный диск имеет упоры 7, входящие в контакт с пальцем 8.

Механизм изменения числа оборотов верхнего доводочного диска содержит чашу 9, сферический подшипник 10, крестовину 11, жестко посаженную на центральный вал 12, опорное колесо 13, сателлиты 14 и колесо 15.

При включении электродвигателя главного привода станка вращение передается на центральный вал 12 и наружную шестерню 6. На центральном валу 12 вращается жестко закрепленная крестовина 11 и центральное колеcî 5 планетарного механизма с одинаковой угловой скоростью. Сателли- . ты 14, обкатывая опорное колесо 13, приводят во вращение наружное колесо 15 с угловой скоростью центрального колеса 5 планетарного механизма.
