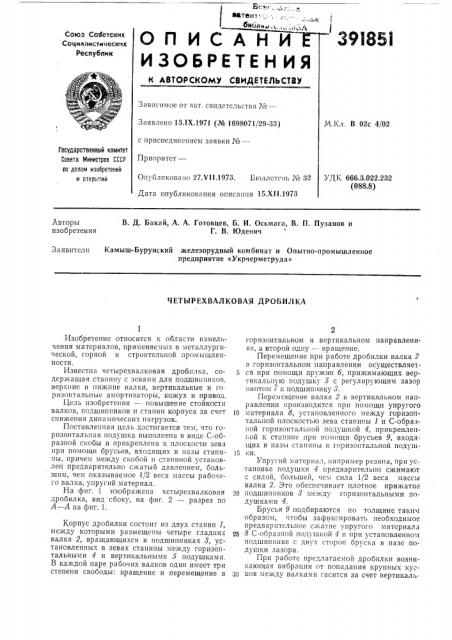

39I85l

Союз Советских Социалистических

Республик

ОП ИС

ИЗОБР

К АЗ!ОРСКОМ

Зависимое от авт. сви

Заявлено 13. IX.1971 (.Кл. В 02с 4/02 с присоединением заявки ¹

Приоритет—

Гасударственный комитет

Савета Министрав СССР не делам иэвбретений и вткрытий

УДК 666.3.022.232 (088.8) Опубли«овано 27.VII.1973. Бюллетень № 32

Дата опубликования описания 15.XII.1973

В. Д. Бакай, А. А. Готовцев, Б. И. Осьмага, В. П. Пузанов и

Г. В. Юденич

Авторы изобретения

Заявители Камыш-Бурунский железорудный комбинат и Опытно-промышленное предприятие «Укрчерметруда»

Ч ЕТЫРЕХВАЛ КОВАЯ ДРОБИЛ КА

Изобретение относится к области измельчения материалов, применяемых в металлургической, горной и строительной промышленности.

Известна четырехвалковая дробилка, содержащая станешу с зевамн для подшипников, верхние и нижние валки, вертикальные и го ризонтальные амортизаторы, кожух и привод.

Цель изобретения — повышение стойкости валков, подшипников и станин корпуса за счет снижения динамических нагрузок.

Поставленная цель достигается тем, что горизонтальная подушка выполнена в виде С-образной скобы и прикреплена к плоскости зева при помощи брусьев, входящих в пазы станины, причем между скобой и станиной установлен предварительно сжатый давлением, большим, чем оказываемое 1/2 веса массы рабочего валка, упругий материал.

На фиг. 1 изображена четырехвалковая дробилка, вид сбоку, на фиг. 2 — разрез по

А — А на фиг. 1.

Корпус дробилки состоит из двух станин 1, между которыми размещены четыре гладких валка 2, вращающихся в подшипниках 3, установленных в зевах станины между горизонтальными 4 и вертикальными 5 подушками.

В каждой паре рабочих валков один имеет три степени свободы: вращение и перемещение в горизонтальном и вертикальном направлениях, а второй одну — вращение.

Перемещение при работе дробилки валка 2 в горизонтальном направлении осуществляет5 сй при помощи пружин б, прижимающих вертикальную подушку 5 с регулирующим зазор винтом / к подшипнику 8.

Перемещение валка 2 в вертикальном направлении производится прп помощи упругого

10 материала 8, установленного между горизонтальной плоскостью зева станины 1 и С-образной горизонтальной подушкой 4, прикрепленI:ой к станине прп помощи брусьев 9, входящих в пазы станины и горизонтальной подуш15 ки.

Упругий материал, например резина, при установке подушки 4 предварительно сжимают с силой, большей, чем сила 1/2 веса массы валка 2. Это обеспечивает плотное прижатие

20 подшипников 8 между горизонтальными подушками 4.

Брусья 9 подбираются по толщине таким образом, чтобы зафиксировать необходимое предварительное сжатие упругого материала

25 8 С-образной по»уш«ой 4 н при установленном подшипнике с двух сторон бруска в пазе подушки зазора.

При работе предлагаемой дробилки возникающая вибрация от попадания крупных кус30 ков между валками гасится за счет вертикаль393851

3 ной и горизонтальной амортизации, что повылает стойкость как самих валков и подшипников, так и станин корпуса. Кроме того, ускоряется ремонт дробилки путем замены съемочных горизонтальных подушек, что приводит к повышению ее производительности.

Предмет изобретения

Четырехвалковая дробилка, содержащая станину с зевами для подшипников, верхние и нижние валки, вертикальные и горизонтальныс подушки, амортизаторы, кожух, привод, отличаюи1аяся тем, что, с целью повышения стойкости рабочих валков, подшипников и станин, 6 горизонтальная подушка выполнена в виде

С-образной скобы и прикреплена к плоскости зева при помощи брусьев, входящих в пазы станины, причем между скобой и станиной помещен предварительно сжатый давлением, 1О большим, чем оказываемое 1/2 веса массы рабочего валка, упругий материал.
