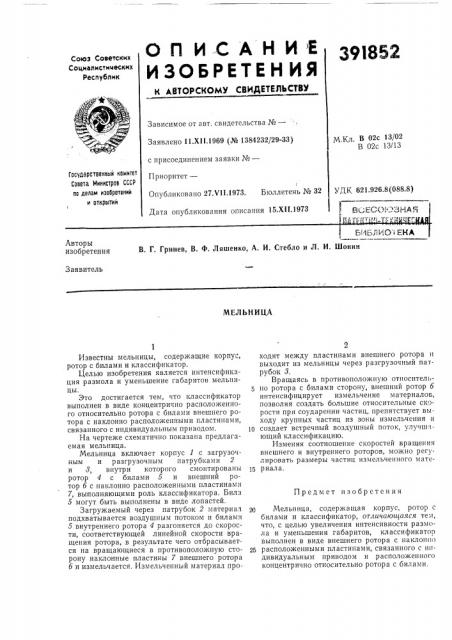

G fl H-C A Н И E ЩБ

Союз Советских

Социалистических

Республик

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

МКл В 02с 13/02

В 02с 13/13

Заявлено 11.Х 11.1969 (№ 1384232/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 27.Ч11.1973. Бюллетень № 32 УДК 621.926.8(088.8) Государственный комитет

Совета Министров СССР оо делам изобретений и открытии

Дата опубликования описания 15.Х11.1973

BciECPl- 3".- АЯ

БИБЛИО l ЯКА

Авторы изобретения

В. Г. Гринев, В. Ф. Ляшенко, А. И. Стебло и Л. И, Шонин

Заявитель

МЕЛЬНИЦА

Предмет изобретения

Известны мельницы, содержащие корпус, ротор с билами и классификатор.

Целью изобретения является интенсификация размола и уменьшение габаритов мельницы.

Это достигается тем, что классификатор выполнен в виде концентрично расположенного относительно ротора с билами внешнего ротора с наклонно расположенными пластинами, связанного с индивидуальным приводом.

На чертеже схематично показана предлагаемая мельница.

Мельница включает корпус 1 с загрузочным и разгрузочным патрубками 2 и 8, внутри которого смонтированы ротор 4 с билами 5 и внешний ротор б с наклонно расположенными пластинами

7, выполняющими роль классификатора. Била

5 могут быть выполнены в виде лопастей, Загружаемый через патрубок 2 материал подхватывается воздушным потоком и билами

5 внутреннего ротора 4 разгоняется до скорости, соответствующей линейной скорости вращения ротора, в результате чего отбрасывается на вращающиеся в противоположную сторону наклонные пластины 7 внешнего ротора б и измельчается. Измельченный материал проходит между пластинами внешнего ротора н выходит из мельницы через разгрузочный пагрубок 8, Вращаясь в противоположную относитель5 но ротора с билами сторону, внешний ротор б интенсифицирует измельчение материалов, позволяя создать большие относительные скорости при соударении частиц, препятствует выходу крупных частиц из зоны измельчения и

ip создает встречный воздушный поток, улучшающий классификацию.

Изменяя соотношение скоростей вращения внешнего и внутреннего роторов, можно регулировать размеры частиц измельченного мате15 риала.

2О Мельница, содержащая корпус, ротор с билами и классификатор, отличающаяся тем, что, с целью увеличения интенсивности размола и уменьшения габаритов, классификатор выполнен в виде внешнего ротора с наклош о

2S расположенными пластинами, связанного с индивидуальным приводом и расположенного концентрично относительно ротора с билами.

391852

Составитель Ю. Миронов

Техред T. Ускова Корректоры Е. Михеева и Е. Блюмина

Редактор E. Дайч

Загорская типография

Заказ 5498 Изд. № 1788 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
