Реферат

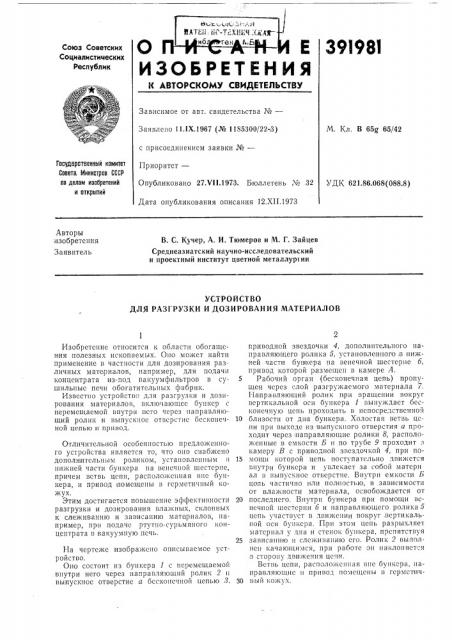

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.1Х.1967 (¹ 1185300/22-i3) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 27.VI 1.1973. Бюллетень №,32

Дата опубликования описания 12.XII.1973

М. Кл. В 65g 65/42

Гасударственный комитет

Совета Министров СССР пе делам изобретений и открытий

УДК 621.86.068 (088.8) Авторы изобретения

Заявитель

В. С. Кучер, А. И. Тюмеров и М, Г. Зайцев

Среднеазиатский научно-исследовательский и проектный институт цветной металлур ии

УСТРОЙСТВО

ДЛЯ РАЗГРУЗКИ И ДОЗИРОВАНИЯ МАТЕРИАЛОВ

Изобретение относится к области обогащения полезных ископаемых. Оно может найти применение в частности для дозирования различных материалов, например, для подачи концентрата из-под вакуумфильтров в сушильные печи обогатительных фабрик.

Известно устройство для разгрузки и дозирования материалов, включающее бункер с перемещаемой внутри 111010 через направляющий ролик и выпускнос отверстие бссконечной цепью и привод.

Отличительной особенностью предложенного устройства является то, что опо снабжено дополнительным роликом, установленным в нижней части бункера на венечной шестсрпс, причем ветвь цепи, располо>конная вне бункера, и привод помещены в герметичный кожух.

Этим достигается повышение эффективности разгрузки и дозирования влажных, склонных к слеживанию и зависанию материалов, например, при подачс ртутно-сурьмяного концентрата в вакуумную печь.

На чертеже изображено описываемое устройство.

Оно состоит из бункера 1 с перемещаемой внутри него через направляющий ролик 2 и выпускнос отверстие а бесконечной цепью 3, приводной звсздочки 4, дополнительного направляющего ролика 5, установленного,в нижней части бункера на венечной шестерне б, привод которой размещен в камере А.

5 Рабочий орган (бесконечная цепь) пропущен через слой разгру>каемого материала 7.

Направляющий ролик при вращении вокруг вертикальной оси бункера 1 вынуждает бесконечную цспь проходить в нспосредствсннон

10 близости от дна бункера. Холостая ветвь цспи при выходе из выпускного отверстия а проходит через направляющие ролики 8, расположенные в емкости Б и по трубе 9 проходит з камеру В с приводной звездочкой 4, прп по13 мощи которой цепь поступательно движется внутри бункера и увлекает за собой матери ал в выпускнос отверстие. Внутри емкости Б цепь частично нли полност>яо, в зависимости от влажности материала, освобождается от

20 последнего. Внутри бункера при помощи венечной шестсрни 6 и направляющего ролика 5 цепь участвует в дви>кении вокруг,всртикальной оси оунксра. При этом цепь разрыхляет матсрнал у дна и стенок бункера, препятствуя

25 зависанию H c t >tiwt étt его. PolHK 2 Bhti10llпсн качающимся, при работе он наклоняется н сторону дни>кения цепи.

Ветвь цепи, расположенная вне бункера, направляющие и привод помещены в гсрмстич30 ныи ко>ко х.

391981

Предмет изобретения

Составитель М. Калугина

Текред Л. Борисова

Редактор Е. Дайч

Корректор Л. Царькова

Заказ 330479 Изд. № !809 Тирагк 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по де,вага изобретений и открьггий

Москва, )К-35, Раушская паб., д. 4/5

Типография, AD. Сапунова, 2

Описьрваембе устройство может разгружаться и дозировать материалы различной стегени влажности, слеживаемости.

Устройство для разгрузки и дозирования материалов, включающее бункер с перемещаемой внутри него через направляющий ролик и выпускнос отверстие бссконечной цепью ll привод, отлича)ощееся тем, что, с целью позышсния эффективности разгрузки и дозирования влаукных, склонных к слеживапию и зависанию материалов, оно снабжено дополнительным роликом, установленным в нижней части бункера на венечной шестерне, причем ветвь цепи, расположенная вне бункера, и привод помещены в Гср IcTH IIlbIH кожух.
