Реферат

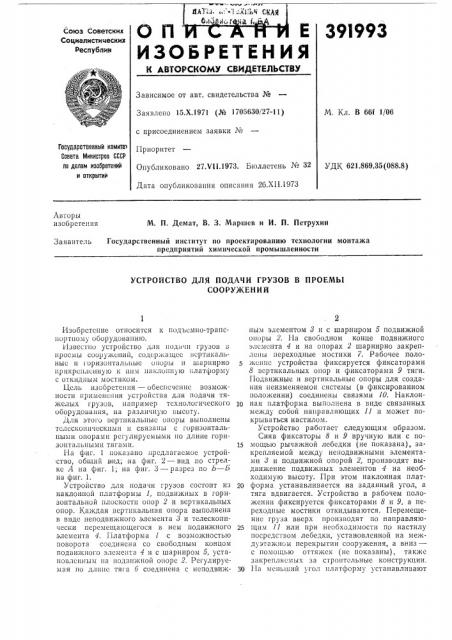

39I993

О П

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.Х.1971 (№ 1705630/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 27.VI I.1973. Бюллетень _#_ 32

Дата опубликования описания 2б.XII.1973

М. Кл. В 66f 1/OG

Государственный камите

Сонета Мнннстрав СССР лв делам изобретений н аткрытнй

УДК 621.869.35 (088.8) Авторы изобретения

М. П. Демат, В. 3. Маршев и И. П. Петрухин

Государственный институт по проектированию технологии монтажа предприятий химической промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ПОДАЧИ ГРУЗОВ В ПРОЕМЫ

СООРУЖЕН И Й

Изобрстспие относится к подьсмно-транспортному оборудованию.

1 1звестпо устройство для подачи грузов в проемы сооружений, содержащее всртикальныс и горизопталш ые опоры и шарнирно прнкр ll;IcHH) ю к ним наклонную платформу с откидным мостиком.

Цель изобретения — обеспечение возможности применения устройства для подачи тяжелых т рузов, например технологического оборудования, на различную ьысоту.

Для этого иертикальныс опоры выполнены телескопическими и связаны с горизонтальными опорами регулируемыми по длине горизонтальными тягами.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — вид .по стрелке Л на фиг. 1; на фиг. 3 — разрез по Ь вЂ” h на фиг. 1.

Устройство для подачи грузов состоит из наклонной платформы 1, подьижных в горизонтальной плоскости опор 2 и вертикальных опор. Каждая вертикальная опора выполнена в видс неподвижного элемента 8 и телескопически псремещающегося в нем подвижного элемента 4. 11латформа 1 с возможностью поворота соединена со свободным концом подвижного элемента 4 и с шарниром 5, установленным на подвижной опорс 2. Регулируемая по длине тяга 6 соединена с еподвижпым элементом 8 и с шарниром 5 подвижной опоры 2. На свободном конце подвижного элемента 4 и на опорах 2 шарнирно закреплены переходные мостики 7. Рабочее положение устройства фиксируется фиксаторами

8 всртикальных опор и фиксаторами 9 тяги.

Подвижные и вертикальные опоры для создания неизменяемои системы (в фиксированном положении) соединены связями 10. Наклон10 ная платформа выполнена в виде связанных между собой направляющих 11 и может покрываться настилом.

Устройство работает следующим образом.

Сняв фиксаторы 8 и 9 вручную или с no1s мощью рычажной лебедки (не показана), закрепляемой между неподвижными элементами 8 и подвижной опорой 2, производят выдвижение подвижных элементов 4 на необходимую высоту. При этом наклонная плат20 форма устанавливается на заданный угол, а тяга вдвигается. Устройство в рабочем положении фиксируется фиксаторами 8 и 9, а переходные мостики откидываются. Перемещение груза вверх производят по направляю25 щим 11 или при необходимости по настилу посредством лебедки, установленной на междуэтажном перекрытии сооружения, а вниз— с помощью оттяжек (нс показаны), также закреплясмых за строительные конструкции.

З0 E là меньший угол платформу устанавливают

391993 снятием фиксаторов и опусканием подвижных элементов 4 с одновременным раздвижением тяги б и последующей установкой фиксаторов.

Предмеr изобретения

Устройство для подачи грузов в проемы сооружений, содержащее вертикальные и горизонтальныс опоры и шарнирно прикрепленную к ним наклонную платформу с откидным мости ком, отличающееся тем, что, с целью применения его для подачи тяжелых грузов, 5 например технологического оборудования, на различную высоту, вертикальные опоры выполнсны телескопическими и связаны с горизонтальными опорами регулируемыми по длине горизонтальными тягами.

391993

Фиг,,7
