Способ получения железной лазурн

Иллюстрации

Показать все

Реферат

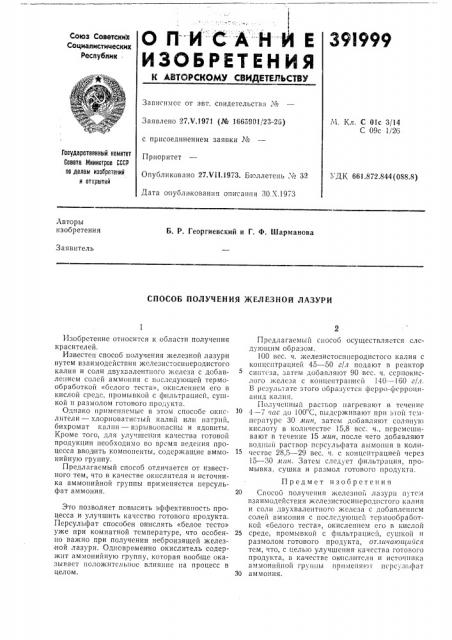

СПИ САгНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕ,ЙЬСТВУ

Зависимое от а вт. cBèäåòåëüñòâÿ ¹

И. Кл. C Olc 3/14

С 09с 1/26

Заявлено 27Х.1971 (№ 1665901/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 27.Ч11.il973. Бюллетень . Ь 32

Дата опубликования описаггогя 30.Х.1973

Государственный комитет

Совета Министров СССР

ll0 делам изооретений и открытий

УДК 661.872,844(088,8) Авторы изобретения

Б. Р. Георгиевский и Г. Ф. Шарманова

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЖЕЛЕЗНОЙ ЛАЗУРИ

Изобретение относится к области получения красителей.

Известен способ получения железной лазури путем взаимодействия железистосинеродистого калия и соли двухвалентного железа с добавлением солей аммония с последующей термообработкой «бслого теста», окислением его в кислой среде, промывкой с ф нльтрацнсй, сушкой и размолом готового продукта.

Однако применяемые в этом способе окпс- 10 лнтели — хлорноватистый калий или натргш, бихромат калия — взрывоопасны и ядовиты.

Кроме того, для улучшения качества готовой продукции необходимо во время ведения процесса вводить компоненты, содержащие аммо- 15 нийную группу.

Предлагаемый способ отличается от известного тем, что в качестве окислителя и источника аммопийной группы применяется персульфат аммония. 20

Это позволяет повысить эффективность процесса и улучшить качество готового продукта.

Персульфат способен окислять «белое тесто» уже при комнатной температуре, что особен- 25 но важно при получении небронзящей железной лазури. Одновременно окислитель содержит аммонийную группу, которая вообще оказывает положительное влияние на процесс в целом. 30

Предлагаемый способ осущсствляется следующим образом.

100 вес. ч. железистосипсродистого калия с концентрацией 45 — 50 г/л подают в реактор синтеза, затем добавляют 90 всс. ч. ссрнокислого железа с концентрацией 140 в !60 г/л.

В результате этого образуется фсрро-фсрроцианнд калия.

Полученный раствор нагревают в течение

4 — 7 час до 100"С, выдсрживагот при э-ой тсмпсратурс 30 лгин, затем добавляют соляную кислоту в количестве 15,8 все. ч., псрсмсшивают в течение 15 лган,,после чего добавляют водный раствор псрсульфата аммония в количестве 28,5 — 29 вес. ч. с концентрацией через

15 — 30 лтггн. Затем следует фильтрация, промывка, сушка и размол готового продукта.

Предмет изобретения

СпocoG IloJI) чения железной лазу pii взаимодействия железистосинероднстого калия и соли двухвалентного железа с добавлением солей аммония с последующей тсрмообработкой «белого теста», окислением его в кислой среде, промывкой с фильтрацией, сушкой и размолом готового продукта, от.гичающиг1ся тем, что, с целью улучшения качества готового продукта, в качестве окислителя н исто пни<а аммонийной группы применяют псрсульфат аммония.
