Сырьевая смесь

Сырьевая смесь

Иллюстрации

Показать все

Реферат

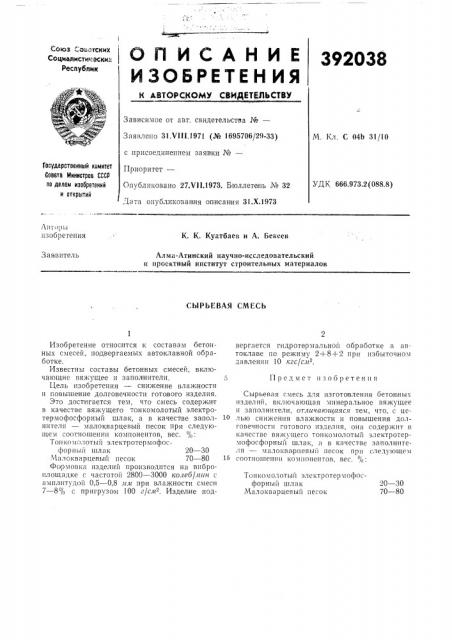

О П И С А Н И Е gggggg

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства M—

Заявлено 31,VIII.1971 (№ 1695706/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 27.VI1.1973. Бюллетень № 32

Лата опубликования описания 31.Х.1973

M. Кл. С 04b 31/10

Государственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 666.973,2(088.8) Авторы изобретения

К. К. Куатбаев и А. Бекеев

Алма-Атинский научно-исследовательский и проектный институт строительных материалов

Заявитель

СЫРЬЕВАЯ СМЕСЬ

Предмет изобретения

Тонкомолотый электротермофосфорньш шлак

Малокварцевьш песок

20 — 30

70 — 80

Изобретение относится к составам бетонных смесей, подвергаемых автоклавной обработке.

Известны составы бетонных смесей, включающие вяжущее и заполнители.

Цель изобретения — снижение влажности и повышение долговечности готового изделия.

Это достигается тем, что смесь содержит в качестве вяжущего тонко IOJIQTbIH электротермофосфорный шлак, а в качестве заполнителя — малокварцевый песок при следующем соотношении компонентов, вес.

Тонкомолотьш электротер мофосфорный шлак 20 — 30 .Чалокварцевьш песок 70 — 80

Формовка изделий производится на впброплощадке с частотой 2800 — 3000 колеб/лшн с амплитудой 0,5 — 0,8 л,и при влажности смеси

7 — 8% с пригрузом 100 %,и . Изделие подвергается гидротермальной обработке в автоклаве по режиму 2+8+2 при избыточном давлении 10 кгс/сл .

Сырьевая смесь для изготовления бетонных изделий, включающая минеральное вяжущее и заполнители, отличающаяся тем, что, с це1о лью снижения влажности и повышения долговечности готового изделия, она содерхкит в качестве вяжущего тонкомолотый электротермофосфорньш шлак, I в качестве заполнителя — малокварцевый песок прп следующем

15 соотношении компонентов, вес. %:
