Сырьевая смесь для изготовления строительных изделий

Сырьевая смесь для изготовления строительных изделий

Иллюстрации

Показать все

Реферат

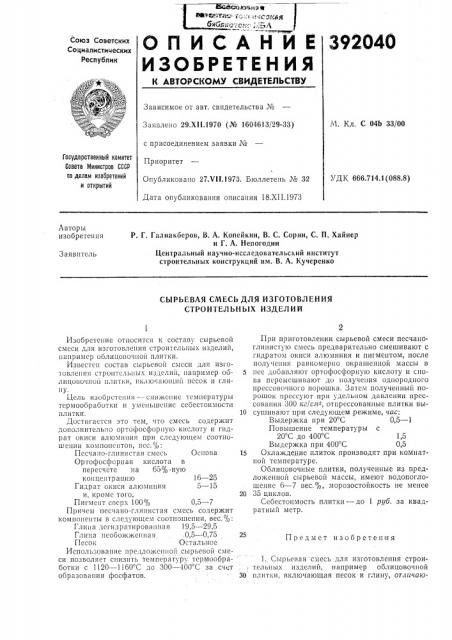

О П И C А Н И Е 392040

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл, С 04Ь 33/00

Заявлено 29.Х11.1970 (№ 1604613/29-33) с присоединением заявки №

Приоритет

Опубликовано 27.И!.1973. Бюллетень № 32

Дата опубликования описания 18.XII.1973

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

ЪтДК 666.714.1 (088.8) Авторы изобретения

Р. Г. Галиакберов, В. A. Копейкин, В. С. Сорин, С. П. Хайнер и Г. А. Непогодин

Центральный научно-исследовательский институт строительных конструкций им. В. А. Кучеренко

Заявитель

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ

П р едм ет изобретения

Изобретение относится к составу сырьевой смеси для изготовления строительных изделий, например облицовочной плитки.

Извес ген состав сырьевой смеси для изготовления строительных изделий, например облицовочной плитки, вклю ающий песок it глину

Цель изобретения — снижение температуры термообработки и уменьшснис себестоимости плитки.

Достигается это тем, что смесь содержит дополнительно ортофосфорную кислоту и гидрат окиси алюминия при следующем соотношении компонентов, вес.%..

Песчано-глинистая смесь Основа

Ортофосфорная кислота в пересчете на 65% -ную концентрацию 16 — 25

Гидрат окиси алюминия 5 — 15 и, кроме того, Пигмент сверх 100% 0,5 — 7

Причем песчано-глинистая смесь содержит компоненты в следующем соотношении, вес.%:

Глина дегидратированная 19,5 — 29,5

Глина необожженная 0,5 — 0,75

Песок Остальное

Использование предложенной сырьевой смеси позволяет снизить температуру термообработки с 1120 †11 С до 300 †4 С за счет образования фосфатов.

При приготовлении сырьевой смеси песчаноглинистую смесь предварительно смешивают с гидратом окиси алюминия и пигментом, после получения равномерно окрашенной массы в

5 нее добавляют ортофосфорную кислоту и снова перемешивают до получения однородного прессовочного порошка. Затем полученный порошок прессуют при удельном давлении прессования 300 кг/с,и-, отпрессованные плитки вы10 сушивают при следующем режиме, «ac:

Выдержка при 20 С 0,5 — 1

Повышение температуры с

20 С до 400 С 1,5

Выдержка при 400 С 0,5

15 Охлаждение плиток производят при комнатной температуре.

Облицовочные плитки, полученные из предложенной сырьевой массы, имеют водопоглощение 6 — 7 вес.%, морозостойкость не менее

20 35 циклов.

Себестоимость плитки — до 1 руб. за квадратный метр.

1. Сырьевая смесь для изготовления строи; тельных изделий, например облицовочной

30 плитки, включающая песок и глину, отличаю392040

Составитель В. Сорина

Техред 3. Тараненко

Корректор Л. Новожилова

Редактор А. Купрякова

Заказ 3391/10 Изд. № 1774 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щаяся тем, что, с целью снижения температуры обработки и уменьшения себестоимости плитки, она содержит дополнительно ортофосфорную кислоту и гидрат окиси алюминия при следующем соотношении компонентов, вес.%:

Песчано-глинистая смесь Основа

Ортофосфорная кислота в пересчете на 65% -ную концентрацию 16 — 25

Гидрат окиси алюминия 5 — 15 и, кроме того, Пигмент сверх 100% 0,5 — 7

2. Сырьевая смесь по и. 1, отличающаяся

5 тем, что песчано-глинистая смесь содержит компоненты в следующем соотношении, вес. о..

Глина дегидратированная 19,5 — 29,5

Глина необожженная 0,5 — 0,75

Песок ОстаЛьное
