Огнеупорнь1й материал

Огнеупорнь1й материал

Иллюстрации

Показать все

Реферат

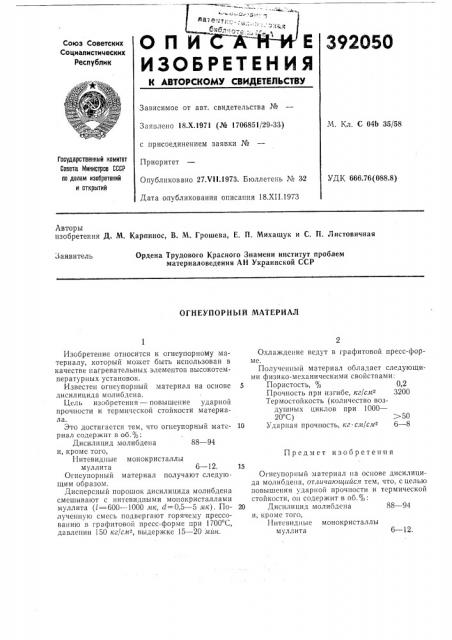

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН >

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 18.Х.1971 (№ 1706851/29-33) с присоединением заявки №

Приоритет

Опубликовано 27.VII.1973 . Бюллетень №,32

Дата опубликования описания 18.XII.1973

М. Кл. С 04Ь 35/58

Гасударственный камитет

Савета Министрав СССР аа делам иэабретений и аткрытий

УДК 666.76(088.8) Авторы изобретения Д. М. Карпинос, В. M. Грошева, Е, П. Михащук и С. П. Листовичная

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР

Заявитель

ОГНЕУПОРНЫЙ МАТЕРИАЛ

Предмет изобретения

6 — 12

Изобретение относится к огнеупорному материалу, который может быть использован в качестве нагревательных элементов высокотемпературных установок.

Известен огнеупорный материал на основе дисилицида молибдена.

Цель изобретения — повышение ударной прочности и термической стойкости материала.

Это достигается тем, что огнеупорный материал содержит в об.%:

Дисилицид молибдена 88 — 94 и, кроме того, Нитевидные монокрист аллы муллита 6 — 12.

Огнеупорный материал получают следуюгцим образом, Дисперсный порошок дисилицида молибдена смешивают с нитевидными мопокристаллами муллита (i=600 — 1000 мк, d=0,5 — 5 мк). Полученную смесь подвергают горячему прессовапию в графитовой пресс-форме при 1700 С, давлении 150 кг/см -, выдержке 15 — 20 мин.

Охлаждение ведут в графитовой пресс-форме.

Полученный материал обладает следуюгцими физико-механическими свойствами;

5 Пористость, % 0,2

Прочность при изгибе, кг/см- 3200

Термостойкость (количество воздушных циклов при 1000—

20 С) >50

10 Ударная прочность, кг см/см- 6 — 8

Огнеупорный материал па основе дисилицида молибдена, от.гичающиися тем, что, с целью повышения ударной прочности и термической стойкости, оп содержит в об.%:

20 Дисилицид молиодена 88 — 94 и, кроме того, 11итевидные монокристаллы м г ллита
