Способ нагрева деталей

Способ нагрева деталей

Иллюстрации

Показать все

Реферат

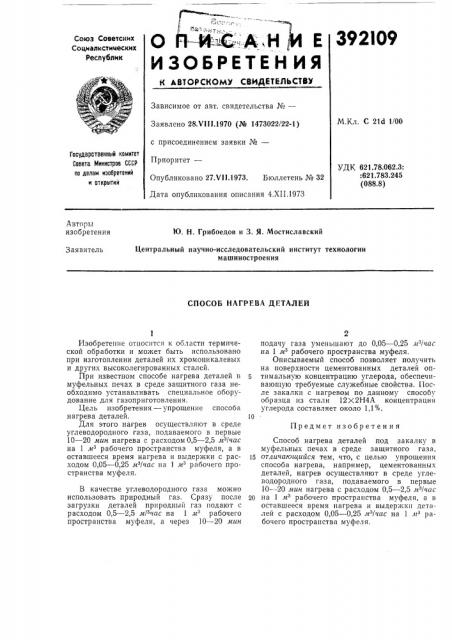

392I09

О - -C:À:ÍME

ИЗОБРЕТЕН И Я

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.VI11.1970 (№ 1473022/22-1) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 27.Ч11.1973. Бюллетень № 32

Дата опубликования описания 4,XII.1973

М.Кл. С 21(j 1/00

Государственный комитет

Совета Министров СССР но делам изобретений и открытии

УДК 621.78.062.3:

:621.783.245 (088.8) Авто рь1 изобретения

Ю. Н, Грибоедов и 3. Я. Мостиславский

Центральный научно-исследовательский институт технологии машиностроения

Заявитель

СПОСОБ НАГРЕВА ДЕТАЛЕЙ

Предмет изобретения

Изобретение отпосптся к области термической обработки и может быть использовано при изготовлении деталей их хромоникалевых и других высоколегированных сталей.

При известном способе нагрева деталей в муфельных печах в среде защитного газа необходимо устанавливать специальное оборудование для газоприготовления.

Цель изобретения — упрощение способа нагрева деталей.

Для этого нагрев осуществляют в среде углеводородного газа, подаваемого в первые

10 — 20 мин нагрева с расходом 0,5 — 2,5 м /час на 1 м рабочего пространства муфеля, а в оставшееся время нагрева и выдержки с расходом 0,05 — 0,25 мз/час на 1 м рабочего пространства муфеля.

В качестве углеводородного газа можно использовать природный газ. Сразу после загрузки деталей природный газ подают с расходом 0,5 — 2,5 м/ «ас на 1 м рабочего пространства муфеля, а через 10 — 20 мин

2 подачу газа уменьшают до 0,05 — 0,25 u"/ èñ на 1 м рабочего пространства муфеля.

Описываемый способ позволяет получить на поверхности цементованных деталей оп5 тимальную концентрацию углерода, обеспечивающую требуемые служебные свойства. После закалки с нагревом по данному способу образца из стали 12Х2Н4А концентрация углерода составляет около 1,1%.

Способ нагрева деталей под закалку в муфельных печах в среде защитного газа, 1G отличающийся тем, что, с целью упрощения способа нагрева, например, цементованных деталей, нагрев осуществляют в среде углеводородного газа, подаваемого в первые

10 — 20 мин нагрева с расходом 0,5 — 2,5 и /час

20 на 1 л рабочего простра11ства муфеля, а в оставшееся время нагрева и выдержки деталей с расходом 0,05 — 0,25 лР/час на 1 л1 рабочего пространства муфеля.
